不是每种塑料，都能“下厨房”！

那个曾被嘲“多此一举”的厨房空调，靠着解决一个最原始的痛点——高温，从冷门品类，到品质生活的标配，从全国普及率还不到0.2%，到冲上618销售榜第一，也就短短一年。

这“晋升”速度，也是快到业内震惊。

当然，也有“大聪明们”表示：

那我直接把客厅空调移去厨房用行不行？

关于这一点，

已经有不少勇士帮各位验证过了：

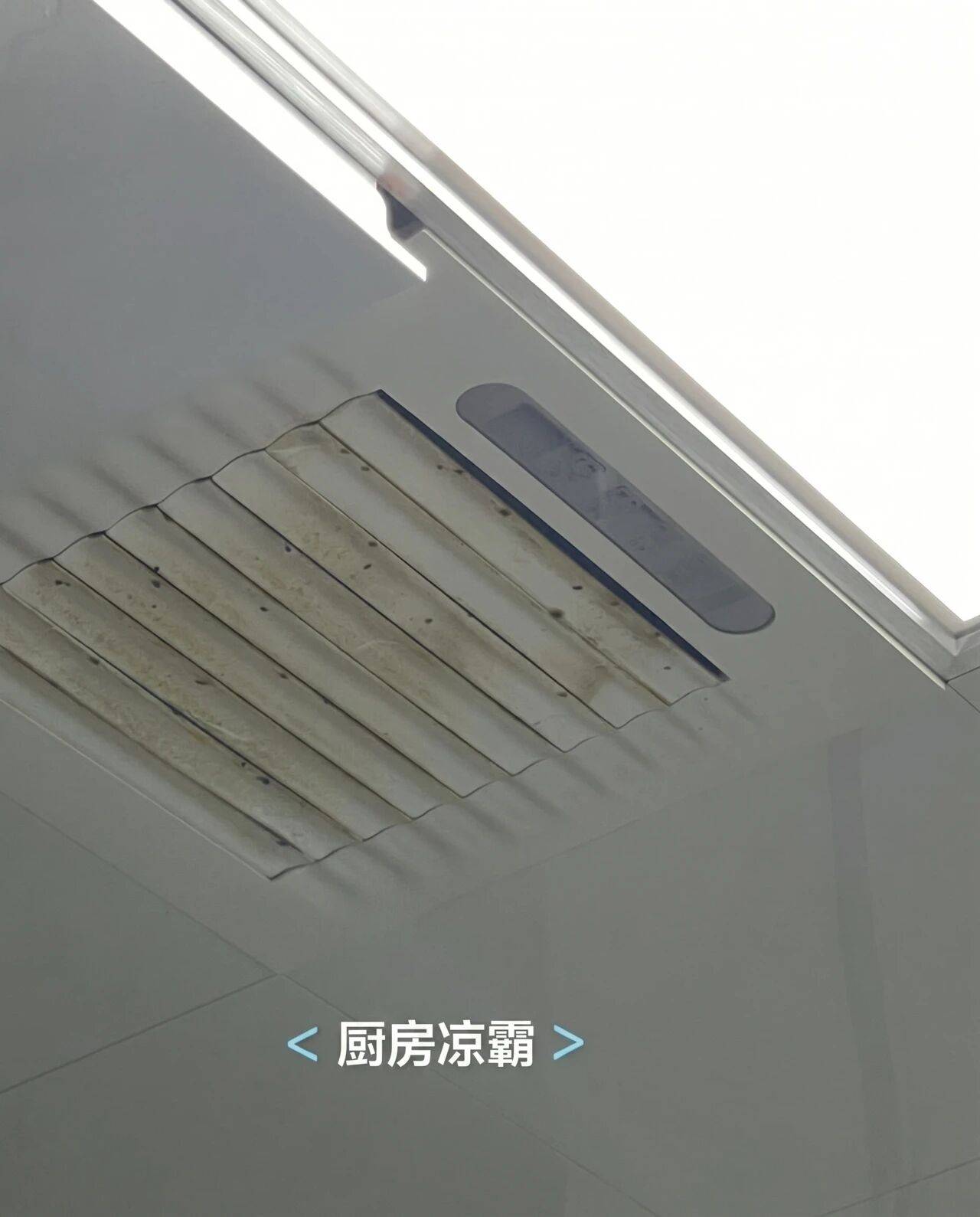

一个夏天还没过完，原本好好的客厅空调，进了厨房后就开始上演一出出“水土不服”的大戏：

塑料面板开始发黄、发黏，多清洁几次就留下了白痕，随即开裂，甚至脱落……当然，这些痛苦，诸如电饭煲，微波炉，厨房冰箱这些老款厨电，早就经历过了。

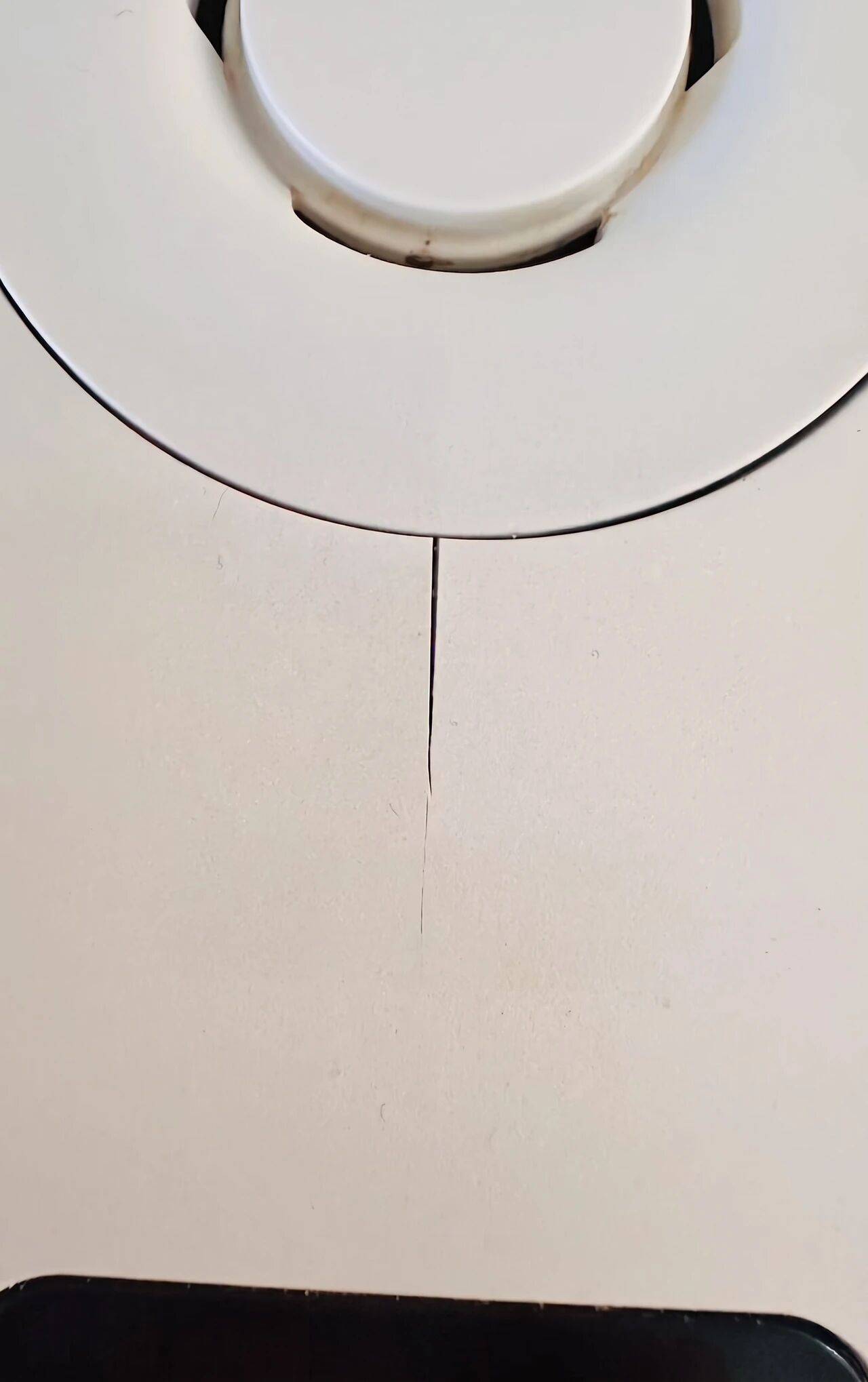

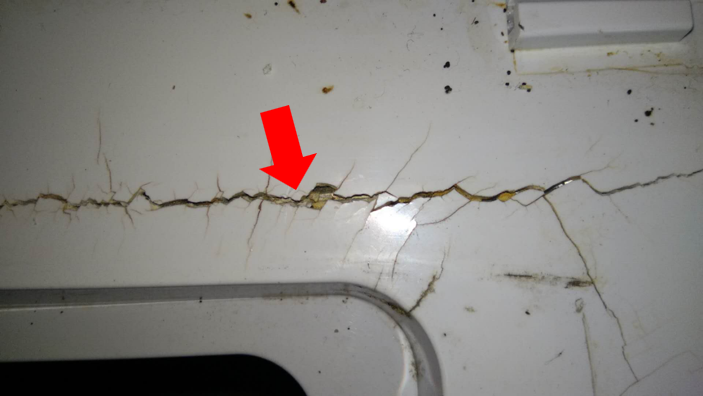

常见厨电：微波炉易开裂外壳

问题出在哪？

很简单：

像ABS这种常年在客厅安稳度日的家电外壳材料，根本就扛不住厨房这样“高油烟、高温、高湿”的极限生存考验。

那么，谁才能行？

-01-传统工程塑料，为何在厨房集体“翻车”？

在开放式厨房设计不被允许的情况下，灶台区却常常沦为高温高湿高油烟的“三高”重灾区。

这里不仅是人的炼狱，更是高分子材料的“生化危机现场”。

敢问，谁才能应对这样的“生化危机现场”？

⏩ 为什么客厅专用空调外壳—ABS料，就是不行？

我们知道，比HIPS耐热好、比PP刚性强的ABS看起来似乎是“最优解”：

尤其它成本适中，加工稳定；

表面光亮，质感高级，适合中高端家电外壳。

但 是，它忽略了一个致命前提：

厨房不是客厅，这里没有“展示”，只有“实战”。

而常规ABS，在这场高温高油的实战中，注 定 失 败 ——因为它的分子结构就决定了，它真的，非常不耐油污。

ABS中含有大量的苯乙烯单元，其化学性质就非常亲油，天然容易吸附食用油、皮脂、油烟中的脂肪酸和醛酮类有机物。

再加上，ABS本身是非结晶聚合物，内部存在微小空隙和橡胶相界面，油污会沿着这些通道慢慢渗入聚合物内部。

继而，引发局部溶胀（体积膨胀）；

打破内应力平衡；

产生微裂纹（crazing）；

最终导致表面发白、失光、脆化。

所以，这也是为什么，将客厅空调移去厨房后，坚持不了多久，就开始“水土不服”的真正原因！☺

于是，有人开始想到了：升 级 材 料。

⏩ 譬如，用更强的 PC/ABS 合金 替代普通 ABS，总该扛得住了吧？

的确，PC/ABS 在耐热性、冲击强度和尺寸稳定性上都远超 ABS，是高端电器外壳与汽车内外饰的标配。

那么，它会是厨房空调的“理想材料”吗？

答案是很抱歉。

常规 PC/ABS 在厨房高油污环境中，依然避免不了“ 逐 渐 崩 溃 ”的命运。

因为，依然以ABS为连续相的PC/ABS合金，其耐油性并没有得到本质的提升。

在长期富油且动辄40℃以上的厨房环境中，油污会破坏两相界面，引发“内部分层”，再加上注塑残余应力或装配应力，就相当于：

高温+油烟+应力，每天都得接受三重暴击！

所以别被“PC/ABS性能更强”忽悠了：
它确实比纯ABS抗冲击、耐热更好，但耐油性提升着实有限，面对中式厨房的极限工况，多少有点“强人所难”。

更内行的人，会说，耐油污性最强的不是PP料吗。

⏩ 那么，直接将ABS换成PP，是不是就两全其美了呢？

听起来很合理，但，仅凭“PP 耐油污性最强”，便以为它会是厨房空调“救星料”？

也是大错特错。

毕竟，选材可不是选择“单项冠军”的游戏。

更别说，PP的单点优势，难掩其整体短板：

⏩ 刚性不足
PP模量低，结构强度有限。为控制成本若将壁厚减薄，极易在装配或运行中发生翘曲变形；搭载风机后，振动无法有效抑制，整机易产生共振异响。

⏩ 低温脆性明显
PP的脆化温度通常在 -20℃ 至 -10℃ 之间，即便在冬季室内或冷凝工况下，局部低温也可能导致抗冲击性能骤降，存在开裂风险。

⏩ 表面处理困难，难撑起高端定位
PP缺乏极性基团，导致喷涂附着力差、易剥落；同时本体光泽度低，难以实现高光、金属感或细腻纹理，难以满足空调面板的美观需求。

尤其，PP收缩率大、易翘曲，注塑精度难控，装配缝隙一旦过大，油烟立马钻进去腐蚀内部——耐油的壳，挡不住漏油的缝。

所以，耐油只是基础门槛，而空调外壳需要的是刚性、韧性、外观与可靠性的系统平衡。

所以，虽然PP的耐油污性能公认的更加出色，但是，厨房空调外壳还需要刚性、韧性、外观与可靠性的系统平衡。

那么，谁才能行？

与其要在PP这个浑身都是bug的料里浪费时间，在PC/ABS这个成本更高的料里多费成本。

ABS表示：或许我还能抢救一下？☺

-02-耐油ABS，凭什么能在油烟里“金刚不坏”？

事实上，还真能！

毕竟，面对厨房这一严苛场景，ABS的短板主要集中在耐油性不足，而非整体性能崩塌。

只需补强其耐油性能，ABS何尝不会又是一条好汉？！

那么，如何保留其原有优势的情况下，有效提高ABS的耐油性？

塑优案®团队，表示，

简单添加助剂，往往顾此失彼，可能会在改善某一性能的同时，牺牲掉其他关键特性；

而通过分子结构与表面特性的协同优化，则更能构建起一套高效、稳定的“全维度防御机制”：

拒油更彻底：从材料本体出发，降低表面对油脂的吸附倾向，让油污难以附着；

屏障更致密：强化表层微观结构，有效阻隔油污渗透路径，实现“挂不住、渗不进”；

耐候更可靠：集成多重稳定技术，显著提升在高温、高湿、油烟共存环境下的长期服役能力。

事实是，经过反复验证：

这套“分子级防御策略”，不仅理论扎实，更是卓有成效！

改性后的ABS，耐油效果究竟有多硬核呢？

请看，锦湖日丽推出的塑优案®超耐油ABS-D753。

它的耐油污性能究竟有多强？

实验不会说谎，

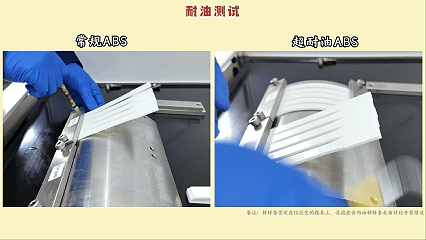

我们做了一个简单的耐油实验：

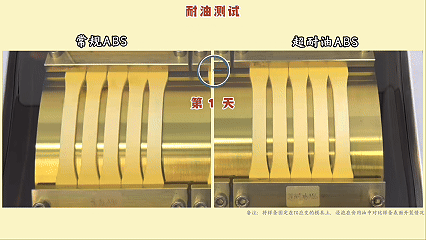

在23℃条件下，将拉伸样条放置在弯曲应变为1%的模具上，浸泡在食用油中。

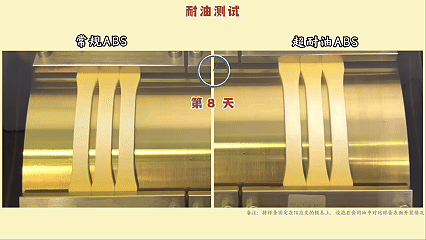

⏩ 浸泡7天，结果：

常规ABS 与 超耐油ABS，均未发生开裂现象。

⏩ 浸泡14天，结果：

同样没有奇迹，两种材料还是没有开裂。

看到这，你可能会想，

这普通ABS看起来和咱们的超耐油ABS表现差不多？那这“超耐油”是不是只是个营销话术，没啥真本事？

就知道你会这样想。

所以，光看表面还不够，咱还得往深了测：

因此，咱不光泡油了，咱还测试了一下这种情况泡油后的材料拉伸强度保持率。

请看：

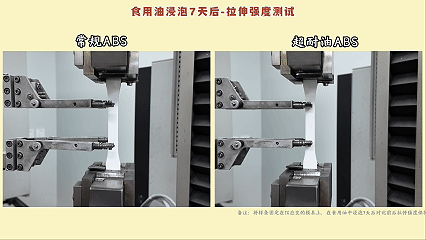

⏩ 食用油浸泡7天后的拉伸强度测试，结果：

▪ 常规ABS：拉伸强度降至 30.70 MPa，强度保持率仅 61.4%；

▪ 超耐油ABS：拉伸强度仍高达 45.35 MPa，强度保持率达95.2%。

也就是说，在相同油浸条件下泡7天，超耐油ABS的力学性能几乎未受影响，而常规ABS已出现显著劣化。

再看，

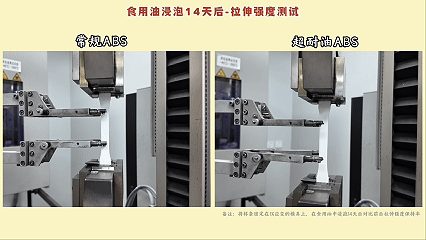

⏩ 食用油浸泡14天后的拉伸强度测试，结果：

▪ 常规ABS：拉伸强度降至 29.5 MPa，强度保持率仅为 59.05%；

▪ 超耐油ABS：拉伸强度仍稳定在 43.67 MPa，强度保持率高达 93.60%。

显而易见的是，随着浸泡时间延长至14天，常规ABS的性能持续衰减，而超耐油ABS依然保持着优异的力学稳定性。

所以，看到了吧，

虽然两者在外观上均表现出了“毫发无损”，但泡油后的性能差距一测便知——超耐油ABS对常规ABS表现出了全方位、高维度的“开挂式”碾压。

你以为这就是超耐油ABS的全部实力了？

别忘了，厨房电器可不光得面对油烟，还得面临去油的酷刑。

油污净 作为油污克星，去油快、见效猛，家中常备！

所以，几乎没有一款厨房电器能逃过，油污净 的“洗礼”。

但很少人意识到：

对大多数家电来说，它可不仅是去油污救星，更是加速它死刑的魔鬼。

市售油污净里藏着的，强碱（如氢氧化钠）、表面活性剂、有机溶剂……不仅能轻松瓦解油污，也能溶解普通塑料的分子骨架。

所以，更狠的实验来了：

在“油污净这样的强效化学酷刑”下，谁更行？

为此，我们复刻了一场真实的厨房审判：

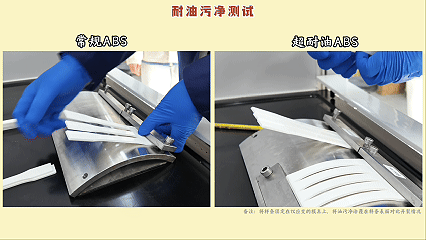

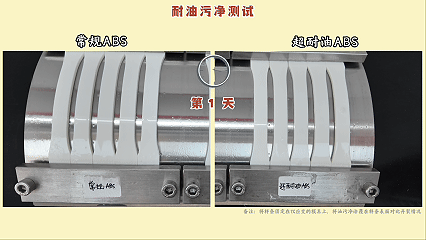

将不同材料样条施加 1%弯曲应力（模拟安装时的内应力），再喷涂上市售强效油污净，静置观察其表面情况。

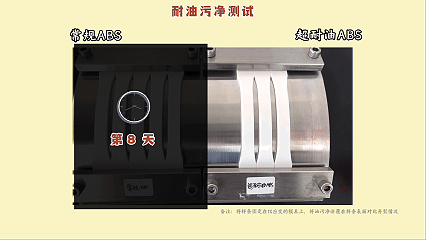

⏩ 耐油污净的结果触目惊心：

常规ABS：坚持到了第6天，就开始直接断裂，光荣退场。

而，超耐油ABS：14天后仍未发生开裂现象。

当然，为了避免表面存在的“欺骗性”，咱同样还是要往深了测，超耐油ABS在油污净测试后的材料拉伸强度保持率。

请看，

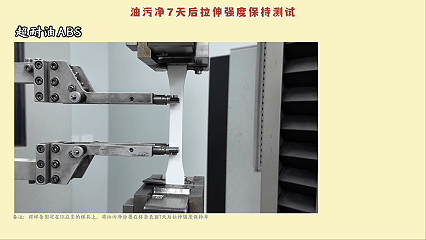

⏩ 油污净7天后超耐油ABS的拉伸强度保持测试结果：

超耐油ABS拉伸强度为42.4Mpa，拉伸强度保持率高达94.7%。

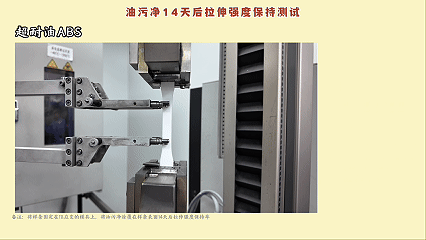

⏩ 油污净涂覆14天后超耐油ABS的拉伸强度保持测试，结果：

超耐油ABS的拉伸强度在41.13Mpa，拉伸强度保持率高达91.87%。

相比较常规ABS在油污净中6天就开裂，超耐油ABS即使在同样强力腐蚀下暴露14天，强度保持率仍超90%——长期耐受性，高下立判。

所以，看到了吧。

不管是日复一日的油渍侵袭，还是日常清洁的反复挑战，常规ABS在这些真实厨房场景中，几乎毫无招架之力。

用户本想买个高颜值厨房电器，结果不到半年就开始发黄变脆，表面龟裂。

不仅影响使用，还不禁让人怀疑：“这产品质量是不是太拉垮了？”

所以，换料，在这里，不是选择题，而是必选项。

-03-按需选材，这样干 性价比 最高！

那么问题来了：换料是必须的，但真的每个零件都要上顶配吗？

想必，正在算BOM成本的产品经理会立刻点头：不，我们要的是“刚刚好”的性价比。

毕竟，厨房电器里，并不是所有部件都需要极致的耐化性能，天天泡在油污净里——像内部支架、装饰盖板、旋钮底座这些位置，不需要扛住极端腐蚀，但必须加工稳定、外观可靠、成本可控。

这时候，硬上超耐油ABS-D753，反而是一种浪费。

而，塑优案®耐油ABS-ER875恰恰就成了那个更聪明的选择。

它在保留优异耐油性（可抵御食用油、洗洁精、短时清洁剂接触）的同时，大幅优化了材料成本与加工效率，真正实现“性能够用，价格友好”。

接下来，我们就从机械性能、加工表现和综合成本三个维度，进行对比：

▶ 首先，机械性能，谁更韧，谁更刚？

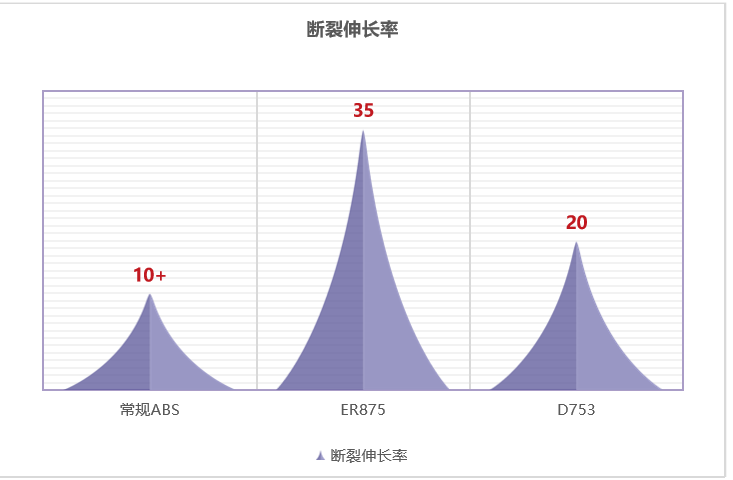

⏩ 材料断裂伸长率对比：

⏩ 材料拉伸强度对比：

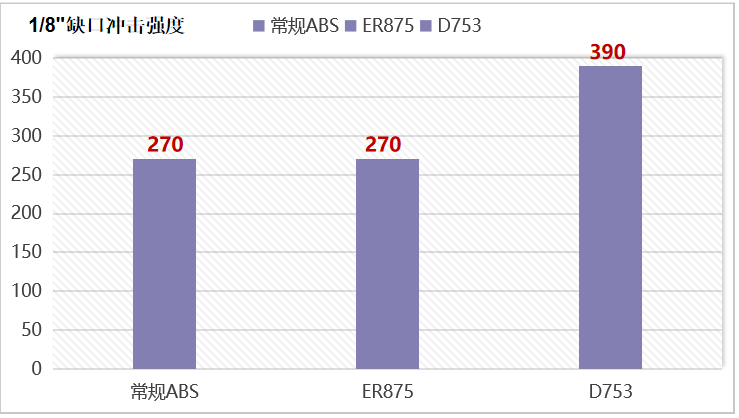

⏩ 缺口冲击强度对比，

可以看到的是：

ER875 的塑性变形能力最强，断裂伸长率显著优于其他两者，意味着在装配应力或热胀冷缩下更不易开裂，更适合结构复杂、带卡扣或薄壁设计的面板。

D753 则在拉伸强度与冲击韧性上全面领先，尤其缺口冲击强度高达 390kJ/m²，抗突发撞击能力突出，更适合对结构可靠性要求极高的场景。

简言之：ER875表现更“柔韧”，而D753则更“刚猛”。

▶ 其次，耐热性对比，谁更能扛住高温？

在热变形温度上，常规ABS 与 ER875 均是85， 而D753达到了89。

虽然仅差4℃，但在局部温度超80℃的环境下，这4℃可能就是“稳定运行”与“软化变形”的分界线。

▶ 再看，加工性：谁更容易量产？

ER875：熔体流动速率为20（220℃/10kg）

→ 做到了与常规ABS加工窗口一致，这意味着，从客厅空调到厨房空调切换时，注塑工艺无需大幅调整，参数也无需重新设定，良品率高，适合现有产线快速切换。

D753：熔体流动速率为 19（但测试条件为 240℃/5kg）

→ 实际加工需更高温度（+20℃）、更低负荷，意味着能耗上升、设备要求更高，且高温易加剧材料热降解风险。

也就是说，ER875加工友好，D753性能强但“难伺候”。

所以，该怎么选，才能性价比最优？

答：按真实使用场景精准匹配。

✅ 超耐油ABS-D753｜高可靠性首选

适用场景：重度油烟区 + 高频强效清洁区

当之无愧的 “超耐油王者” ——专为最严苛的厨房环境而生。

典型位置：正对灶台、集成灶上方、商用后厨设备等区域。

可满足，全年暴露于高浓度油雾，需要多次强力擦洗，频繁接触强效清洁剂的地方。

适用产品：

厨房专用空调（如美的「厨清凉」）

集成灶操作面板

快餐店炒菜机器人外壳

商用油烟机控制模块

核心优势：在“高温+高湿+高油+强清洁”四重极端复合工况压力下，仍能保持结构完整性与外观洁净度，性能衰减极小。

当然，这份顶级性能也意味着更高的材料成本与更严苛的加工要求。所以，D753 更适用于高端机型或商用厨房等对失效“零容忍”的关键部件。

✅ 塑优案®耐油ABS-ER875｜高性价比主力

 适用场景：轻–中度油烟区 + 低频温和清洁区

“稳扎稳打的优等生”，在多数家用场景中性能足够，且具备出色的加工性与成本优势，是性价比首选。

典型位置：距灶台 ≥1.5 米，非直面爆炒区，且清洁频率低的区域。

适用产品：

中央空调回风口面板

嵌入式蒸烤箱、微波炉外壳

厨房吊柜内嵌电器

商用中央厨房空调（非灶台正上方）

核心优势：成本可控、易量产、不开裂。加工性与常规ABS几乎一致，无需改造注塑设备或调整产线，良率高、交付快、成本可控，综合性价比更高。

在性能“够用”与成本“友好”之间精准平衡，ER875 绝对是那个追求高效量产与可靠体验的务实之选。

总结：关键暴露件可用 D753 守住可靠性底线，非直面区域可用 ER875 控住综合成本。在正确的地方花该花的钱，才是真正的性价比。
