熔体黏度≠熔体强度：分不清，吹膜发泡全失败

在塑料加工领域，“熔体黏度”和“熔体强度”经常被混为一谈。

很多人以为黏度大就代表熔体强度高，结果在选材时出现严重偏差。

其实这两个参数虽然都与聚合物的流动性相关，但本质、测试方法、工程意义完全不同。

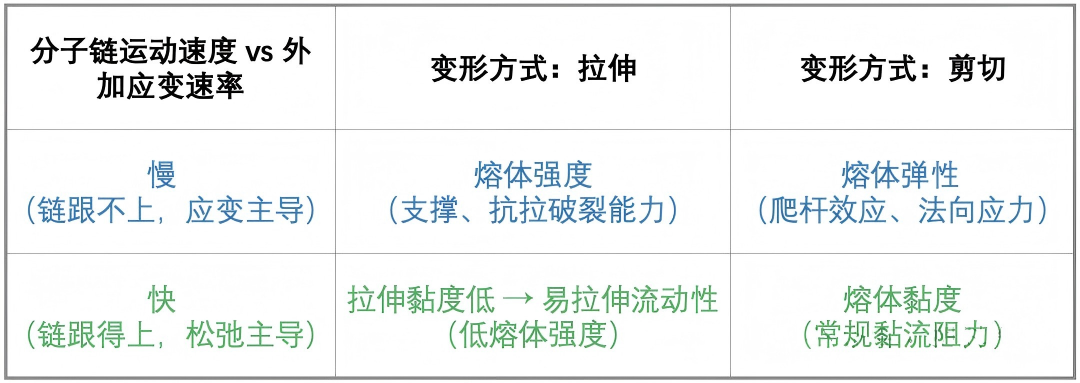

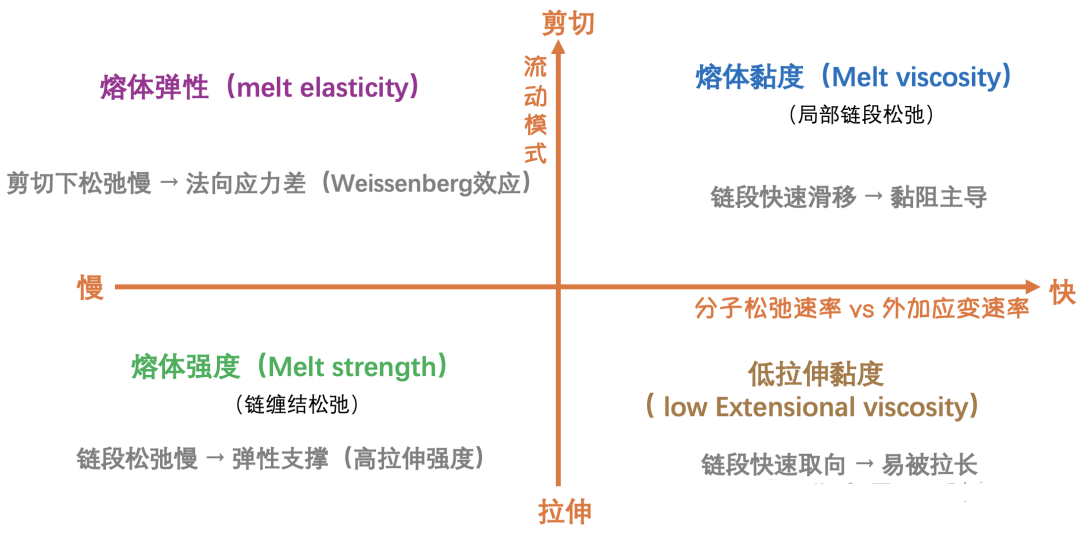

01 基础概念

🔥熔体黏度（Melt Viscosity）

表征熔融聚合物在外力作用下流动阻力的大小，主要决定材料在螺杆、模具等受控流场下的流动性能。

常见测试：毛细管流变仪、旋转流变仪

🗣️主要受分子量大小和温度影响

💪熔体强度（Melt Strength）

表征聚合物熔体在自由延伸状态下抵抗拉伸断裂的能力。它不是“流动性”指标，而是“抗拉断性”指标。

常见测试：吹膜机、熔体拉伸流变仪、旋转流变仪

🗣️主要受分子链缠结密度、长支链结构、结晶速率等影响

🧐一句话总结

黏度决定“能不能流出来”，强度决定“能不能撑得住”。

02 工程案例解析

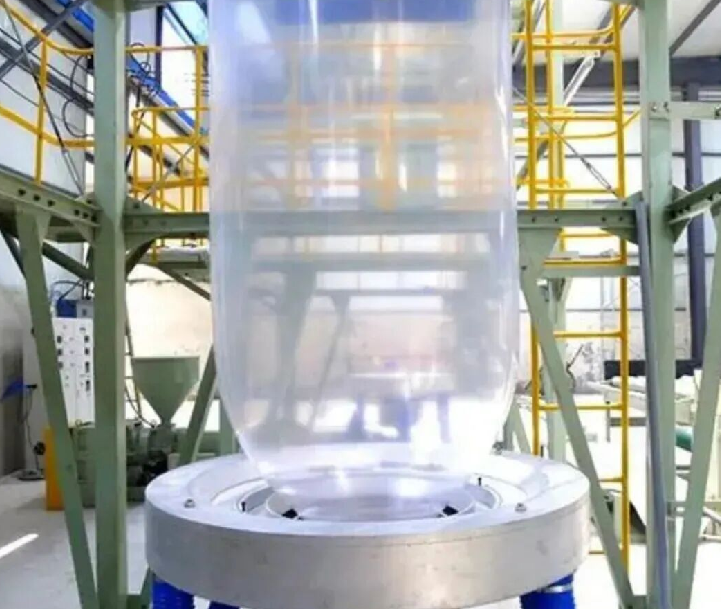

1. 吹膜工艺

🌰LDPE 吹膜优于 PP、LLDPE、HDPE

🛜LDPE 具有典型的长支链结构 → 熔体强度高，薄膜在吹胀时不易塌陷、厚度均匀。

🛜而 PP、LLDPE、HDPE 分子链大多为线性结构 → 熔体强度不足，容易出现膜泡破裂或厚度不稳定。

如果只选高粘度材料而忽视强度：

➲膜可能“吹不高”“厚度不均”“容易炸泡”。

这就是粘度≠强度的典型案例。

🌰为什么 PET 能吹膜而 PBT 不行？

PET 的结晶速率慢，吹膜过程能保持较高的熔体强度；PBT 结晶速率快，熔体很快失去柔韧性，导致膜难以成型。

🌰PC 膜是挤出不是吹膜？

PC 熔体强度不足（但黏度高），吹膜时膜泡难以稳定存在，因此市场上的 PC 膜多通过平膜挤出制备。

2. 发泡工艺

在发泡过程中，气体需要在熔体中形成并稳定存在气泡。这对材料提出了“双重要求”：

🅰需要较高熔体强度 → 才能支撑气泡壁，不致于塌陷或合并。

🅱但不能粘度过高 → 否则气体难以扩散和均匀分布。

典型案例：

🌰PP 发泡难度大：线性结构 → 熔体强度低 → 气泡容易破裂。

🌰LDPE/高熔体强度 PP（HMS-PP）适合发泡：支链和缠结多 → 熔体强度高 → 气泡稳定。

🌰PET 发泡需要改性：未改性的 PET 结晶速率快，熔体强度不足；加入链扩剂、长支链改性后才能制备稳定定的发泡片材。

一句话：吹膜、发泡都依赖熔体强度，而不是单纯的高粘度。

03 结构因素与性能的关系

🥌分子量大 → 熔体粘度高（但未必熔体强度高）

🪢分子链长支链多、缠结多 → 熔体强度高

🐢结晶速率快 → 熔体强度迅速丧失，不利于吹膜和发泡

04 工程师的选材建议

关注应用场景：

注塑 → 关注熔体粘度

吹膜、发泡、纤维纺丝 → 必须关注熔体强度

🌟不要迷信 MFR（熔体流动速率）：

MFR 只能反映粘度，完全无法体现熔体强度。

改性手段：

❤️提高粘度：增加分子量

❤️提高熔体强度：引入长支链、提高缠结密度、添加链扩剂

05 总结

熔体粘度和熔体强度，看似接近，实则是两个“兄弟参数”：

〄黏度 → 决定“能不能流动”

㉿强度 → 决定“能不能撑住”

选材时把两者混淆，就会在吹膜、发泡、薄膜加工中频频踩坑。理解它们的差别，才能真正做到材料与工艺的最佳匹配。

版权与免责声明： 1、凡注明 “来源：塑库网” 的作品，如需转载或摘取，请在文章开头或结尾位置注明：内容来源于【塑库网】小程序。 2、凡注明 “来源：XXX(非塑库网)” 的作品，均转载或摘取自网络公开渠道，其目的在于传递更多的行业信息，不涉及任何商业目的和行为，我们对文中观点保持中立态度。 3、本文所转载/摘取的视频、图片、文字版权均归原作者和机构所有，如涉及侵权问题，请联系我们进行删除。
