导电 TPU 发泡材料为柔性和可穿戴电子提供了轻量、低密度的材料路径。Plastics Engineering 介绍的一项研究显示，泡沫增材制造（FAM）可通过温度、打印速度和入口速度等参数调控泡孔形貌，进而影响导电网络、电性能和力学表现。

该研究使用 CO2 吸收和熔融丝材发泡打印（FFF）制备导电 TPU 泡沫，并建立可重复的发泡过程控制框架。对软电子、导电织物和可穿戴传感器开发来说，核心不只是材料能否导电，而是能否通过加工参数稳定获得目标电阻和结构柔顺性。

导电泡沫如何工作

导电泡沫复合材料通常依赖炭黑、碳纳米管（CNT）、石墨烯或金属纳米粒子等填料建立导电通路。提高填料含量可以提升导电性，但也可能增加熔体黏度、诱发团聚，并削弱加工性和机械完整性。

因此，导电 TPU 发泡材料的关键在于同时平衡三件事：填料网络、泡孔结构和材料可加工性。仅提高填料含量并不一定是最优方案，泡孔带来的填料重新取向和网络连接同样重要。

泡孔和泡沫密度的影响

发泡过程中的气泡会显著改变导电聚合物复合材料的行为。气泡可改变导电填料的方向和连接方式，促进网络形成，从而提升电导率；这一效果受泡孔大小影响明显。

但泡孔并非越多越好。过高空隙率会破坏填料网络并降低电导率；过大的泡孔可能使填料沿切向排列，限制网络互联；过小泡孔又可能产生相反作用力，抵消填料重新取向带来的收益。高孔隙率、薄泡壁的低密度泡沫甚至可能无法形成连续导电网络。

优化导电 TPU 发泡

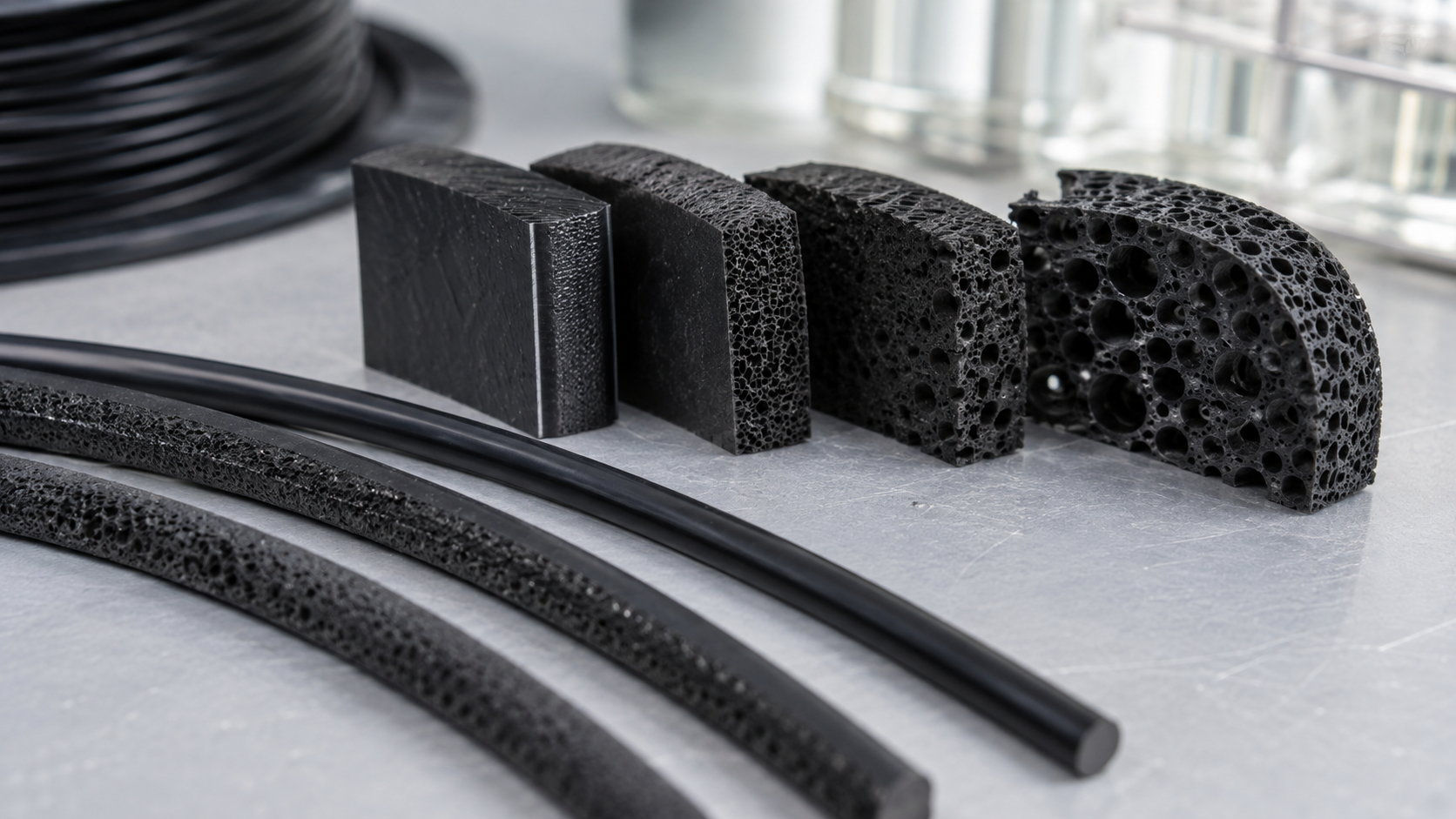

研究人员在挤出过程中比较了发泡与未发泡丝材的直径变化。未发泡丝材直径基本保持稳定，因此发泡丝材中的膨胀主要来自发泡过程，而不是黏弹性口模胀大。

发泡丝材在中等入口速度下膨胀倍率提高，说明气体膨胀对丝材变粗起主导作用。对口模胀大和膨胀倍率进行量化，有助于选择合适的工艺参数。

研究还用扫描电镜截面图观察工艺参数对泡沫形貌的影响。200°C 和 230°C 条件下孔隙率高于 220°C。随着温度升高，黏度和熔体强度下降，会带来气泡膨胀和成核率增加，但也会削弱机械性能。高入口速度下泡壁更薄，更容易塌陷，从而降低泡孔网络质量和稳定性。

面向软电子的泡沫丝材

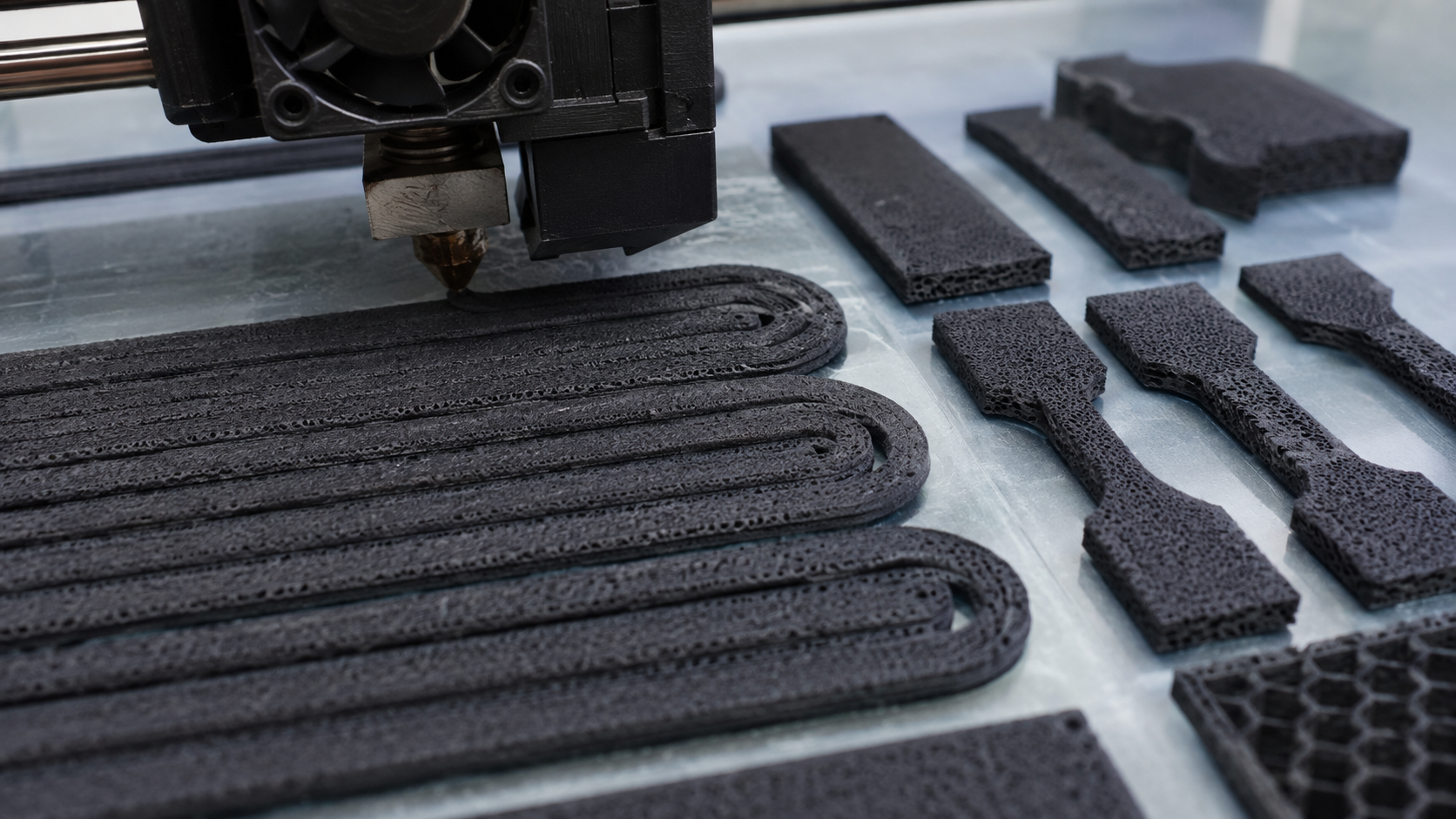

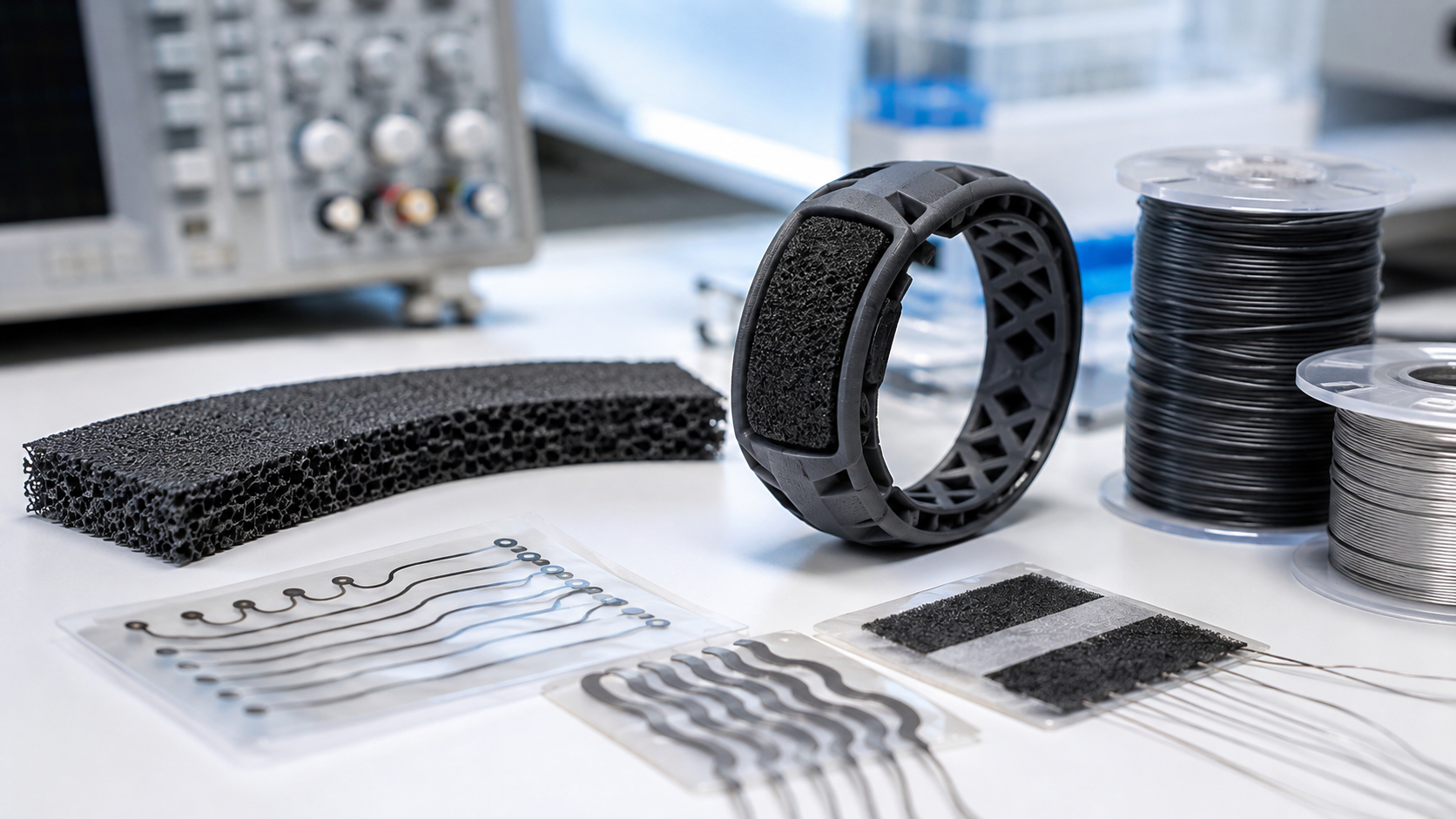

增材制造能为工程师提供快速迭代和更高设计自由度。对于可穿戴电子和导电织物这类新兴市场，通过参数和泡孔形貌定制导电性，有望支持分布式电阻网络、软互连和加热元件等应用。

这类研究也提醒材料和加工团队，导电发泡 TPU 的性能不是单一配方决定的。材料牌号、导电填料、CO2 吸收条件、打印温度、入口速度和路径设计共同决定最终电学和机械表现。
