发布需求
一键发布材料需求，依托强大算法与海量数据，精准对接适配资源。
PPS在数据中心领域的应用/PPS在AI液冷CDU壳体上面的应用
PPS在数据中心领域的应用
一、核心性能适配CDU工况需求
随着AI芯片热设计功耗（TDP）突破1000kW并向2000W迈进，液冷技术已从“可选”变为“刚需”。作为液冷系统的“心脏”，冷却液分配单元（CDU） 的壳体承担着精密流量分配、异种材料气密及长期耐压的关键使命。

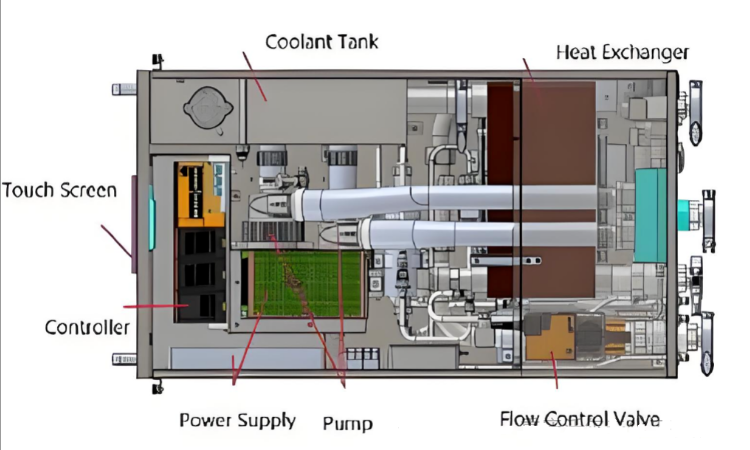

图AI服务器冷却液分配单元（CDU）
CDU是液冷系统中的“流量调度中心”，负责将冷却液精确分配至各服务器的冷板。其壳体是一个高度集成的精密部件，内部集成了水泵、阀体、复杂的流道以及各类传感器接口。
CDU作为液冷系统的“心脏”，长期运行于高温、高压、高湿及复杂化学介质环境中，对材料稳定性要求极高。PPS材料在以下方面精准匹配其应用需求：
1、耐温性充足且稳定
PPS的长期使用温度可达150–180℃，热变形温度达200–220℃，远高于CDU系统常规工作温度（30–80℃）和极端峰值（≤120℃），确保在热循环下不软化、不变形。
2、卓越的化学兼容性与抗溶胀能力（极端化学环境：长期接触去离子水、乙二醇溶液或氟化液，壳体材料必须具备极强的耐水解和耐化学腐蚀能力）
浸没式冷却常用的矿物油、氟化液等介质易导致LCP材料发生轻微溶胀并降低绝缘性能，而PPS在相同条件下体积变化率小于0.5%，介损因数稳定在0.003以下，绝缘电阻保持在10¹⁴Ω以上，有效保障系统长期运行安全。
3、尺寸稳定性优异，降低泄漏风险（在-40°C至200°C的温度冲击下，壳体若发生形变，将直接导致密封失效或阀体卡滞。）
PPS的热膨胀系数仅为LCP的60%–70%，吸水率极低（约0.03%），在温湿度波动环境下仍能维持精密结构配合，特别适用于CDU中的密封圈、接头、阀体等对密封性要求极高的部件，显著减少因热胀冷缩导致的开裂或失效。
4、良好的加工性与成本优势相比LCP材料单价高达80–120元/公斤且加工难度大，PPS材料单价仅为30–50元/公斤，注塑流动性好，成型周期短20%–30%，更适合大规模生产复杂结构件，有助于降低CDU整体制造与运维成本。
5、本质阻燃与电绝缘安全PPS氧指数超过44%，无需添加阻燃剂即可达到UL94 V-0级，同时具备高CTI值（300–600V），适用于集成电控模块的CDU柜体内部绝缘部件，提升系统消防安全等级。
二、典型应用场景：聚焦CDU核心部件
CDU壳体主体：一体化成型，集成复杂流道，兼顾耐压与耐化。
泵体与阀体：需要与金属转子或螺柱进行NMT嵌入成型，对尺寸精度和扭矩保持要求高。
冷却管路与连接接头：利用其耐化学腐蚀性和高尺寸稳定性，确保冷却介质稳定循环，降低泄漏风险。密封件与绝缘隔板：在冷却槽体、泵壳等部位提供长期可靠的密封与电气隔离功能。
支撑支架与结构件：替代金属实现轻量化设计，同时保持足够的机械强度和抗蠕变性能。
实际案例显示，某数据中心采用PPS材质的冷却管路接头后，相较LCP方案成本降低40%，并经18个月运行验证性能稳定。
三、解决方案：WG402S-EP-LW-009 特种PPS
针对上述痛点，国内某PPS企业推出的WG402S-EP-LW-009并非普通的玻纤增强PPS，而是通过特殊的界面相容与应力调控技术，打造了一款专为NMT工艺和液冷环境而生的高性能材料。
核心技术特点
1. 全方位耐受各类冷却液WG402S-EP-LW-009具有极高的结晶度和耐化性能，能有效抵抗冷却液分子的渗透和溶胀。经长期浸泡测试，材料在去离子水、乙二醇/丙二醇水溶液及电子氟化液中，拉伸强度和断裂伸长率保持率均处于行业领先水平，从根源上杜绝了材料本身因化学降解而产生的微裂纹和强度下降。
2. 热膨胀系数（CTE）各向同性
普通玻纤增强材料在流动方向和垂直方向上的收缩率差异大，易导致注塑件翘曲。国内某PPS企业通过特殊的增强体系与成核技术，使WG402S-EP-LW-009实现了热膨胀系数的各向同性。这意味着无论是在横向还是纵向，材料的收缩与膨胀行为高度一致，确保了在复杂温度变化下，特别是与金属嵌件配合时，应力分布均匀，不发生非对称变形，从根本上保证了尺寸精度。
3. 纳米级金属结合力：NMT工艺下拉拔力最大化
在纳米注塑（NMT）工艺中，熔融的PPS需要牢牢“扎”进铝合金表面经纳米蚀刻形成的微孔中。WG402S-EP-LW-009通过引入特殊的极性官能团，显著增强了分子链与铝合金表面的相互作用力。其在NMT工艺下表现出的拉拔力远超常规PPS材料，实现了真正的“钢筋铁骨”式结合，确保在长期高压和热冲击下，界面绝不剥离，彻底切断微观泄漏通道。
4. 永久性环氧结合力与硅胶结合力
为了增强气密性，CDU壳体在装配时常常需要在结合面使用环氧树脂进行二次密封，或装配硅橡胶O型圈。WG402S-EP-LW-009经过特殊的表面能调控，对环氧树脂体系和硅橡胶体系均展现出永久且优异的粘接强度。其中，环氧结合力超过36Mpa，硅胶结合力超过18Mpa，这意味着环氧胶在材料表面不会脱落，硅胶密封圈在长期压缩下也能与壳体保持紧密贴合，为气密性上了“双保险”。
经过行业标杆客户测试，WG402S-EP-LW-009在冷却液环境中经过-40℃-135℃高低温循环2000次后，硅胶结合力没有衰减，环氧结合力强度保持率超过90%，气密性仍然良好，是目前表现最好的PPS材料-为AI服务器液冷“心脏”注入超可靠基因。

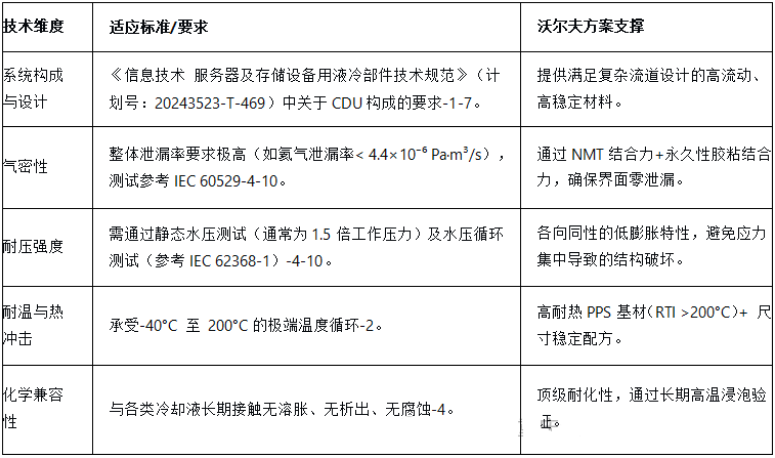

四、适应标准与技术要求
基于当前液冷行业的标准化进程，WG402S-EP-LW-009的材料特性完全对标即将出台的国家标准及行业通行规范：
在AI算力竞赛的背后，是材料科学的无声较量。PPS（聚苯硫醚）材料凭借其优异的综合性能，已成为数据中心冷板分配单元（CDU）等液冷系统关键部件中极具竞争力的工程塑料选择，尤其在替代传统金属或高成本特种塑料方面展现出显著优势。
液冷行业未来前景广阔，受益于算力需求爆发、双碳目标推动及技术成熟，将进入高速增长期，并向绿色、高密、智能化方向发展。
版权与免责声明：
1、凡注明 “来源：塑库网” 的作品，如需转载或摘取，请在文章开头或结尾位置注明：内容来源于【塑库网】小程序。
2、凡注明 “来源：XXX(非塑库网)” 的作品，均转载或摘取自网络公开渠道，其目的在于传递更多的行业信息，不涉及任何商业目的和行为，我们对文中观点保持中立态度。
3、本文所转载/摘取的视频、图片、文字版权均归原作者和机构所有，如涉及侵权问题，请联系我们进行删除。
收藏
塑库专家服务
需求不明确？选材有问题？联系塑库专家帮您解决
新品选材
3000+ 合作案例
缺陷解决
专业团队1V1跟进
热门文章
