高玻纤高温尼龙：润滑剂和抗氧剂，你选对了吗？

导语

高温尼龙（PA6T/9T/10T/PPA等）凭借其出色的耐热性、机械强度和尺寸稳定性，已成为电子连接器、汽车发动机周边部件的“标配”材料。而当它遇到高比例玻纤（40%-60%），性能更是如虎添翼。

但高玻纤含量也给加工和应用带来了双重挑战：

加工端：熔体粘度飙升、玻纤外露（浮纤）、设备磨损加剧
应用端：长期暴露于150℃以上高温环境，材料易热氧老化变脆

要同时解决这两个问题，润滑剂和抗氧剂的选择是关键。今天我们就来聊聊，针对高玻纤高温尼龙，这两种助剂到底该怎么选。

01 润滑剂选择：

先扛得住高温，再谈改善流动

对于高玻纤含量（40%-60%）的高温尼龙，润滑剂的首要任务是在300-340℃的加工温度下不分解、不挥发。如果润滑剂自己先“牺牲”了，改善流动、防止浮纤就无从谈起。

润滑剂的三大核心功能

降低熔体粘度：提高流动性，利于薄壁件充模
防止玻纤外露：改善表面光泽，减少浮纤
减少设备磨损：保护螺杆和模具

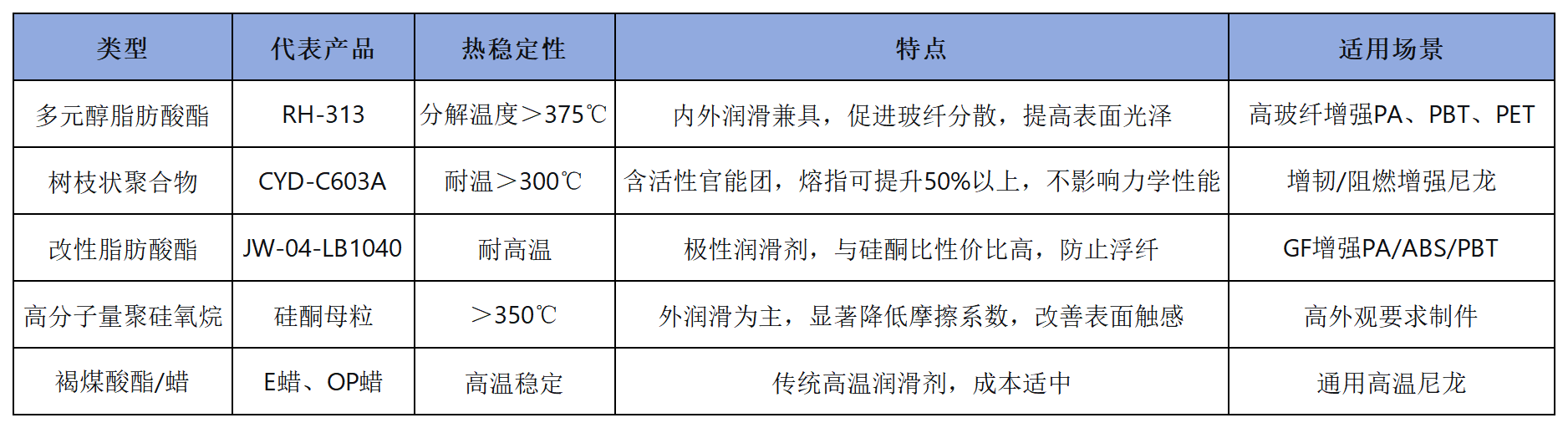

主流耐高温润滑剂对比

选择要点：

热稳定性优先：务必查阅TGA数据，确保分解温度＞加工温度
与玻纤的协同：极性润滑剂（如RH-313、树枝状聚合物）能促进玻纤分散，减少浮纤
添加量控制：通常0.3%-1.0%，过量可能导致析出或力学性能下降

02 抗氧剂选择：

150℃以上长期服役，复配是王道

高温尼龙在150℃以上长期使用时，热氧老化是主要的失效模式。尼龙分子链中的酰胺键在热和氧作用下发生断裂，生成自由基，进而引发链式反应，导致材料变黄、变脆、力学性能下降。

抗氧剂的核心作用机制

主抗氧剂（受阻酚类）：捕捉自由基，终止链式反应
辅助抗氧剂（亚磷酸酯类）：分解氢过氧化物，防止其引发新自由基

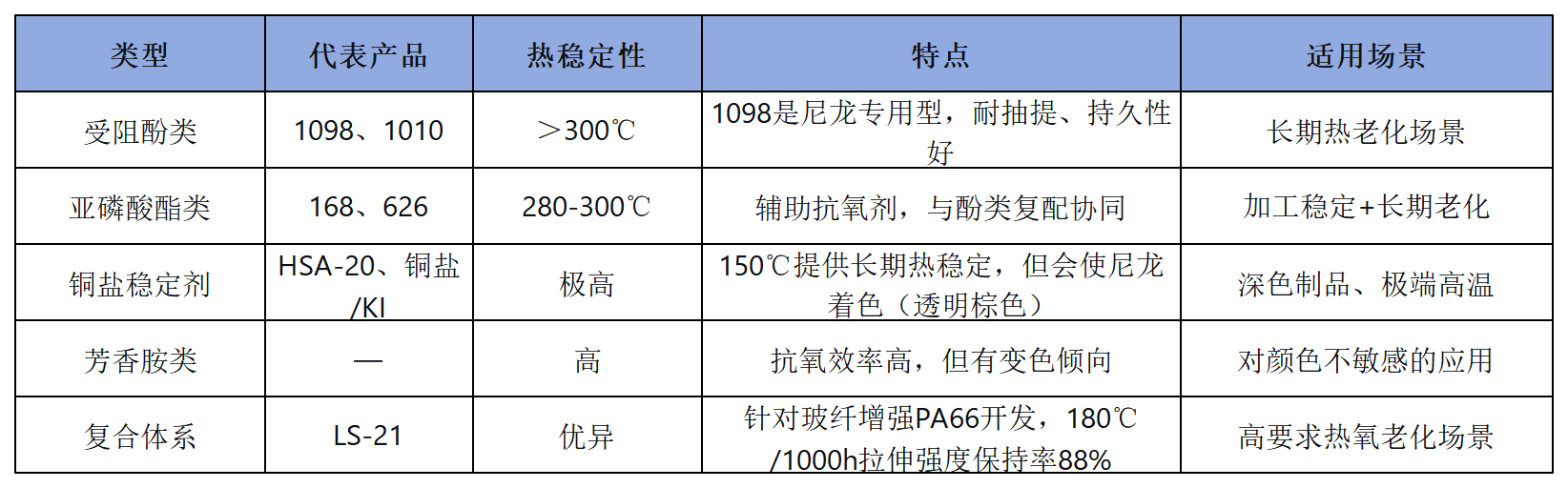

高温尼龙抗氧剂对比

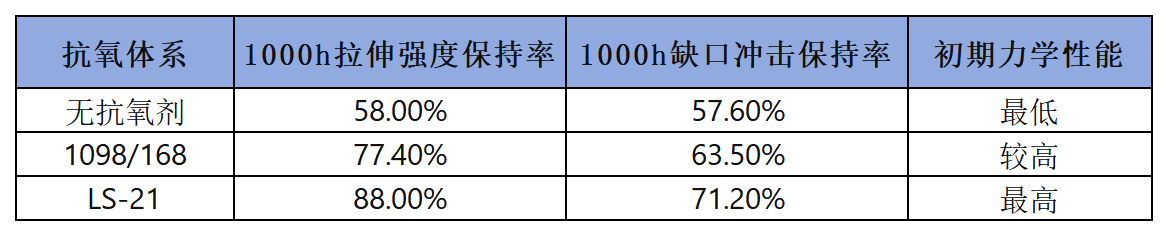

关键研究数据：LS-21 vs 1098/168

根据对玻纤增强PA66在180℃下的热氧老化研究：

LS-21体系在初期加工稳定性和长期热氧老化防护两方面均优于传统1098/168复配体系。

抗氧剂选择的三个层次

03 实战建议：

如何搭建你的助剂体系

润滑剂推荐（高玻纤高温尼龙）

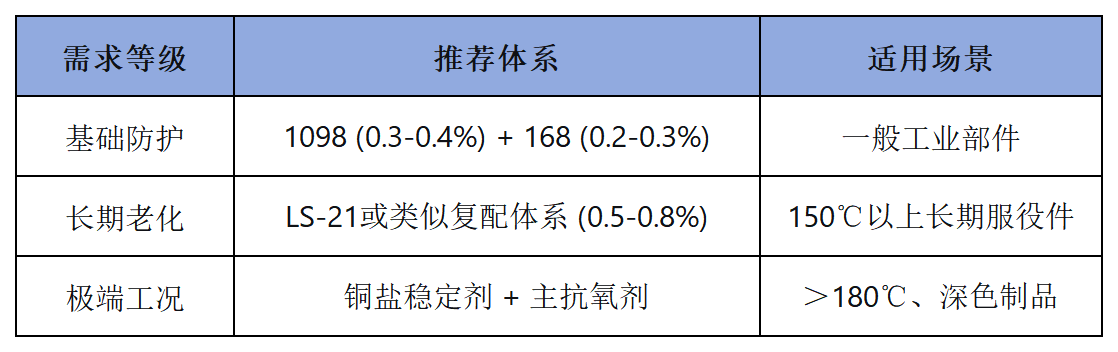

抗氧剂推荐（＞150℃长期老化）

04 总结

两个原则，一次说透

润滑剂：热稳定性是底线。分解温度必须＞加工温度，极性润滑剂更有助于解决浮纤问题。
抗氧剂：复配是王道。主抗+辅抗是基础，针对150℃以上长期老化，需选择经过验证的复合体系（如LS-21）。

高玻纤高温尼龙的助剂选择，本质上是一场与“高温”的博弈。只有每一克助剂都经得起热浪的考验，最终制品才能在高强度、高外观要求的应用中站稳脚跟。

版权与免责声明： 1、凡注明 “来源：塑库网” 的作品，如需转载或摘取，请在文章开头或结尾位置注明：内容来源于【塑库网】小程序。 2、凡注明 “来源：XXX(非塑库网)” 的作品，均转载或摘取自网络公开渠道，其目的在于传递更多的行业信息，不涉及任何商业目的和行为，我们对文中观点保持中立态度。 3、本文所转载/摘取的视频、图片、文字版权均归原作者和机构所有，如涉及侵权问题，请联系我们进行删除。
