化工工艺流程图符号大全,记得收藏
来源 : plasdata
作者 : plasdata
时间 : 2021-12-27

看到各种化工工艺流程图的时候,总是一片茫然,满脸懵逼!看到图中各种奇形怪状的符号不知所指。关于流程图的设备、管件管道、阀门、仪表四大方面都有哪些符号呢?一起来看看!

看到各种化工工艺流程图的时候,总是一片茫然,满脸懵逼!看到图中各种奇形怪状的符号不知所指。关于流程图的设备、管件管道、阀门、仪表四大方面都有哪些符号呢?一起来看看到各种化工工艺流程图的时候,总



四 大 方 面

设备、管件管道、阀门、仪表

看到各种化工工艺流程图的时候,总是一片茫然,满脸懵逼!看到图中各种奇形怪状的符号不知所指。关于流程图的设备、管件管道、阀门、仪表四大方面都有哪些符号呢?一起来看看到各种化工工艺流程图的时候,总

01

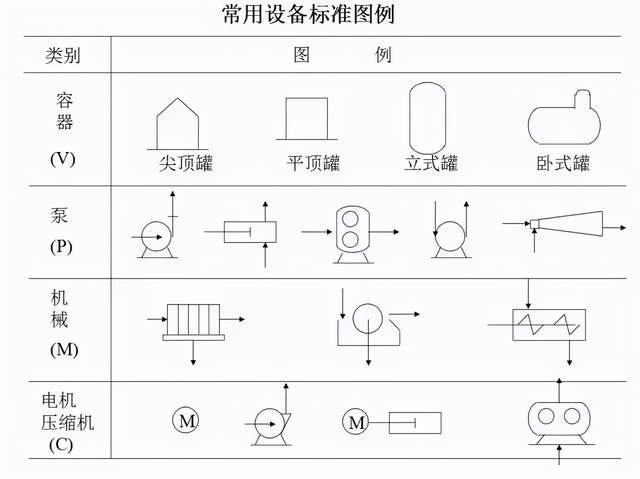

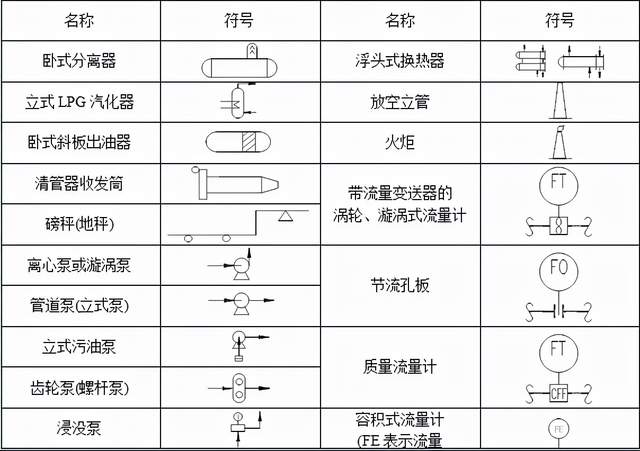

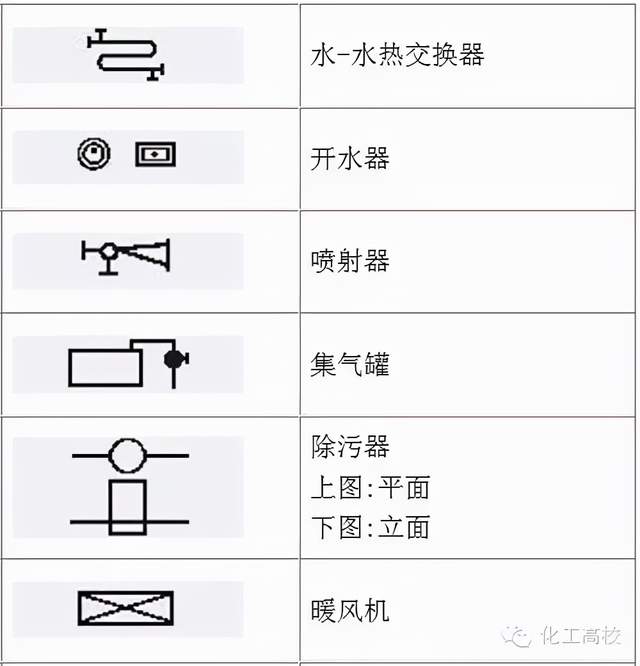

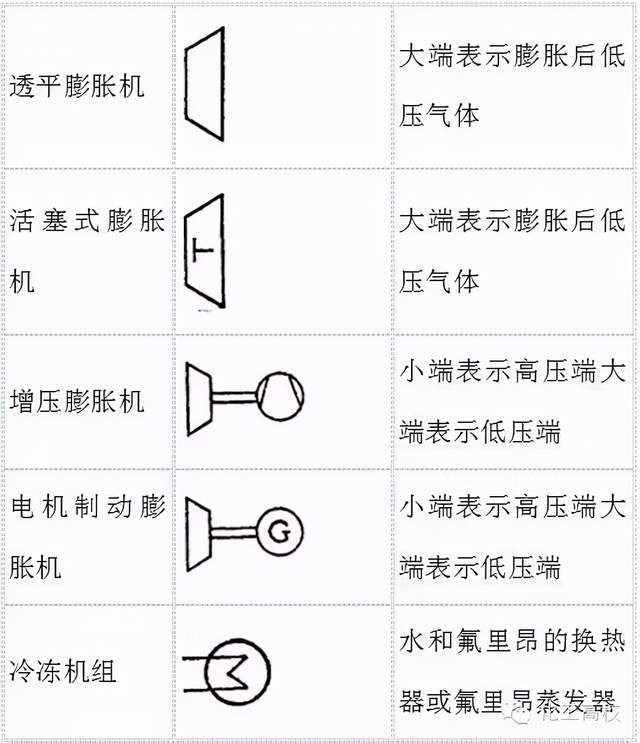

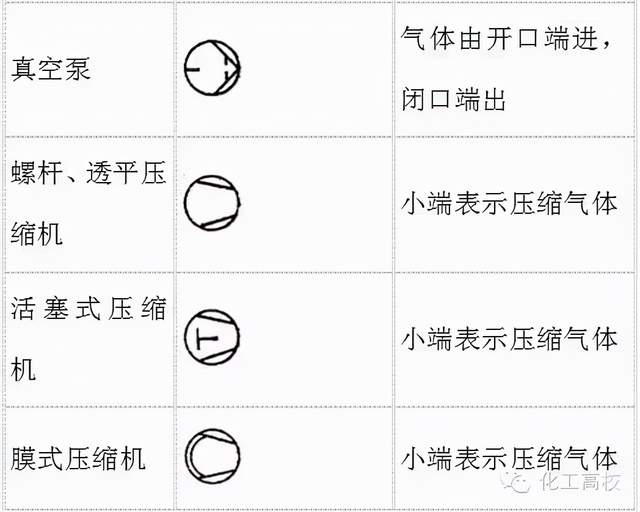

设备符号

看到各种化工工艺流程图的时候,总是一片茫然,满脸懵逼!看到图中各种奇形怪状的符号不知所指。关于流程图的设备、管件管道、阀门、仪表四大方面都有哪些符号呢?一起来看看到各种化工工艺流程图的时候,总

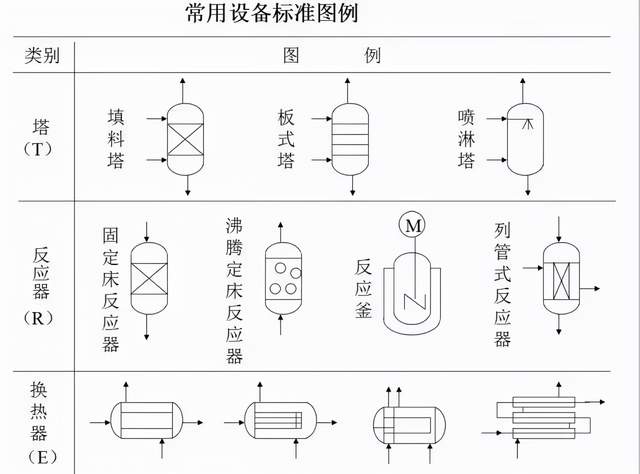

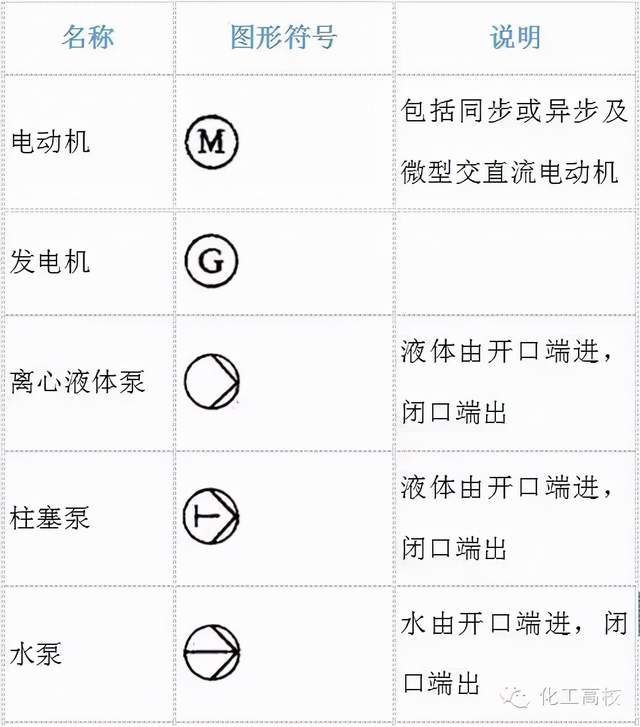

常用







重点说明









02

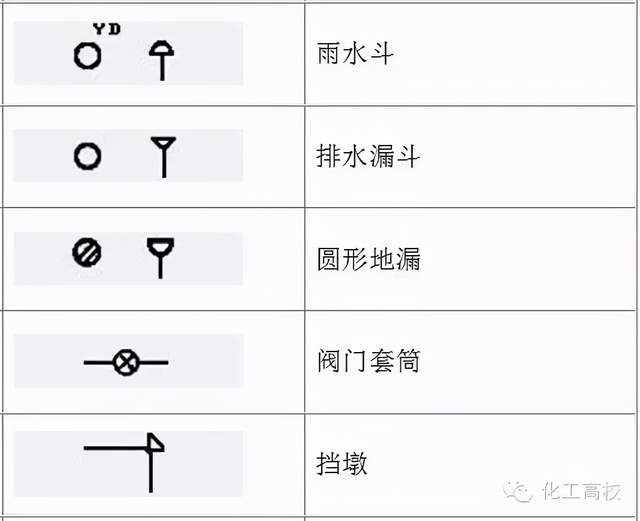

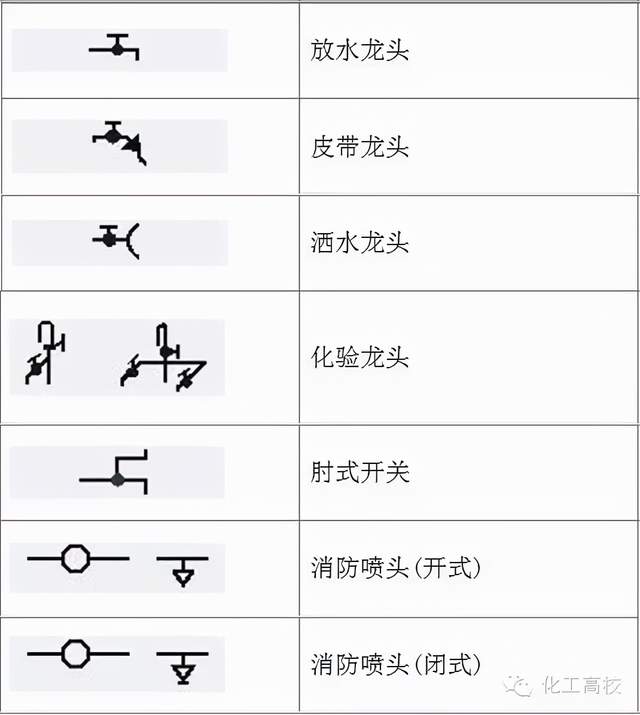

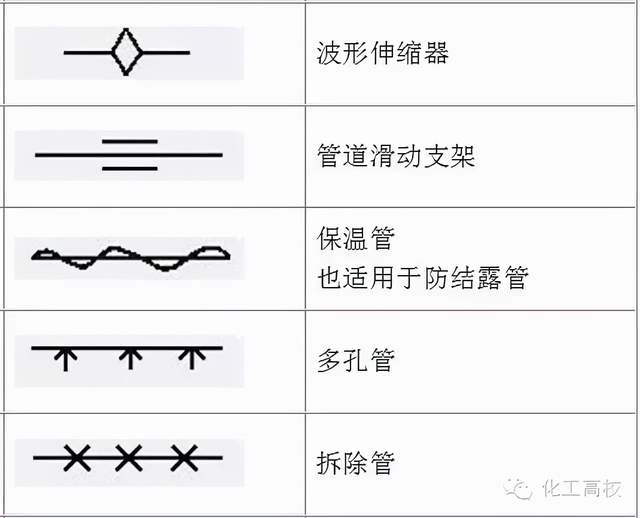

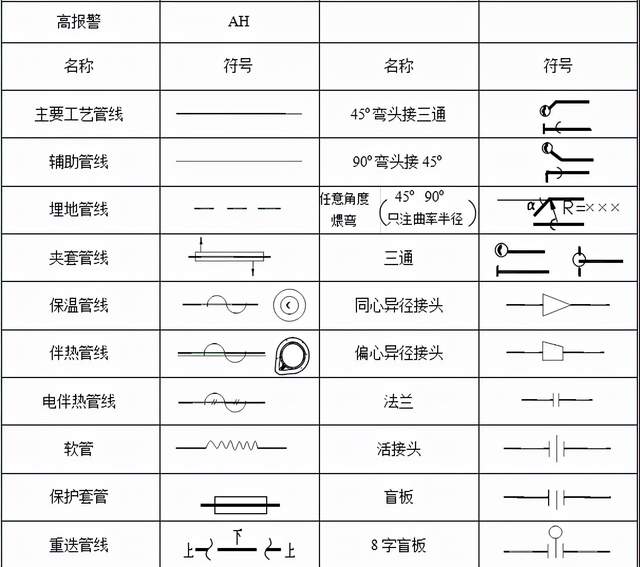

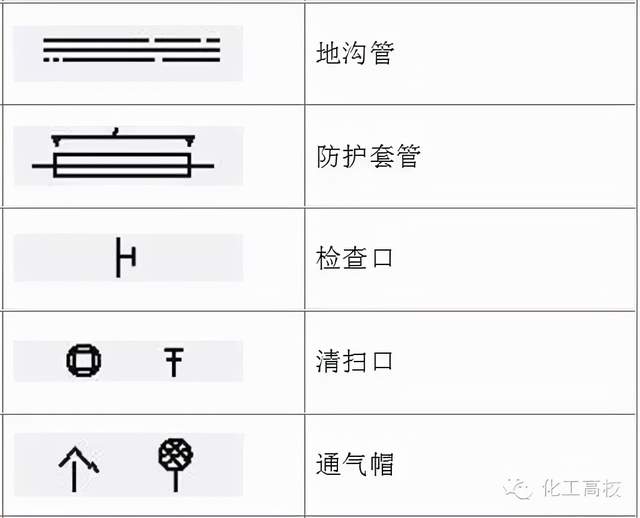

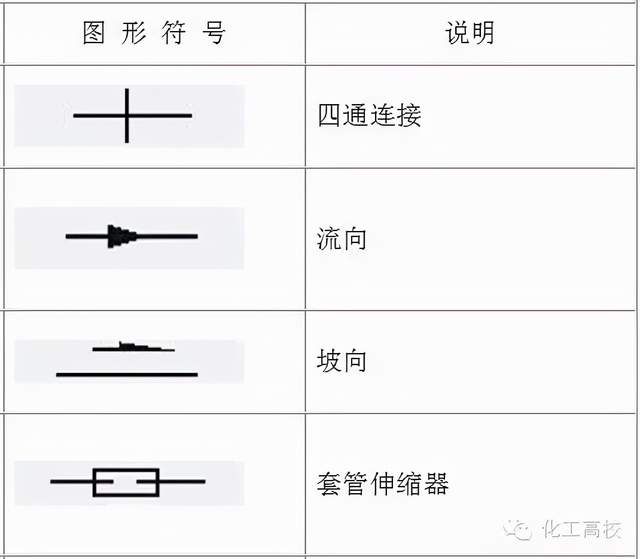

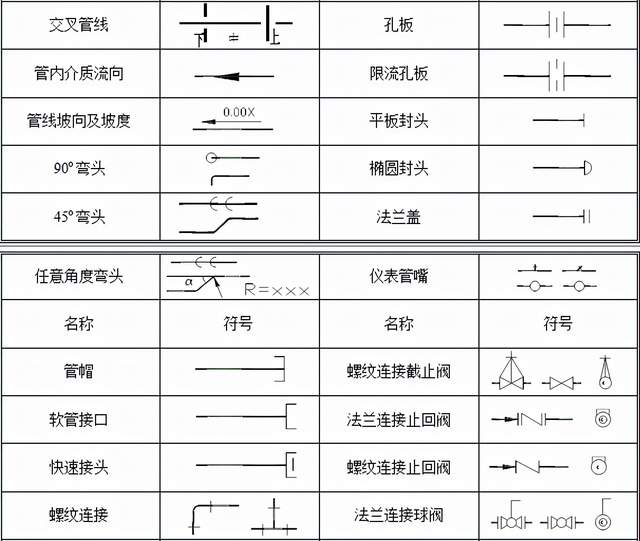

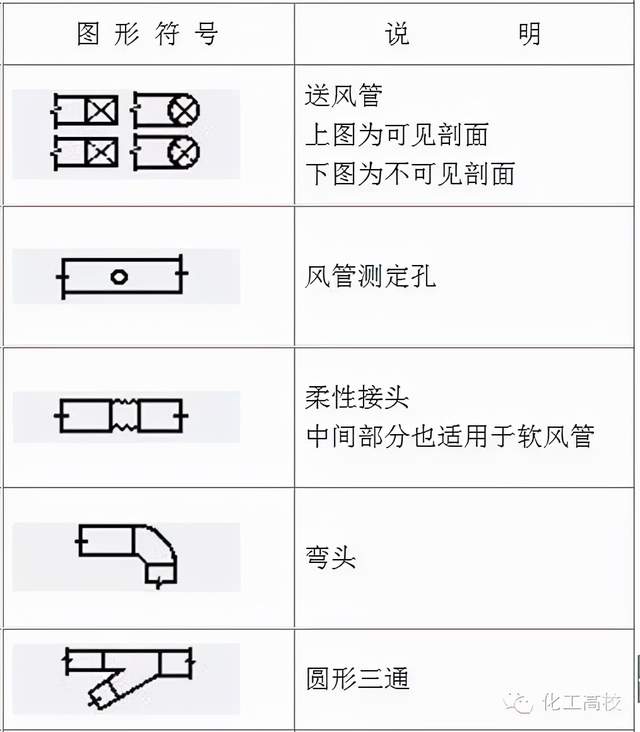

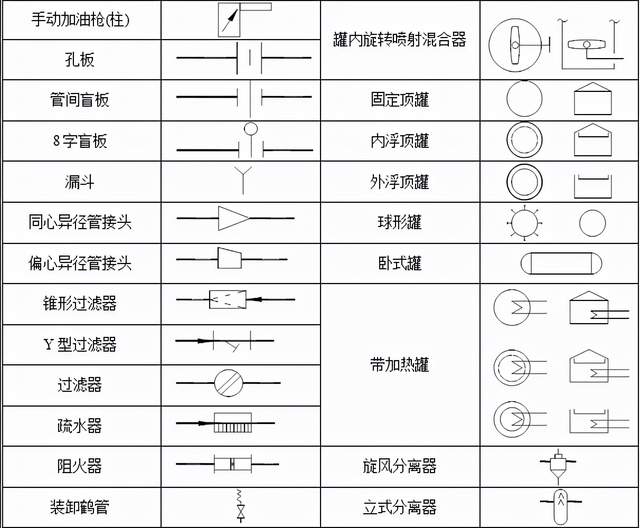

管件管道符号

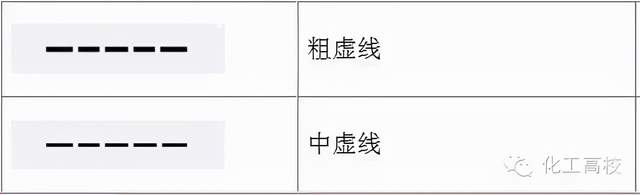

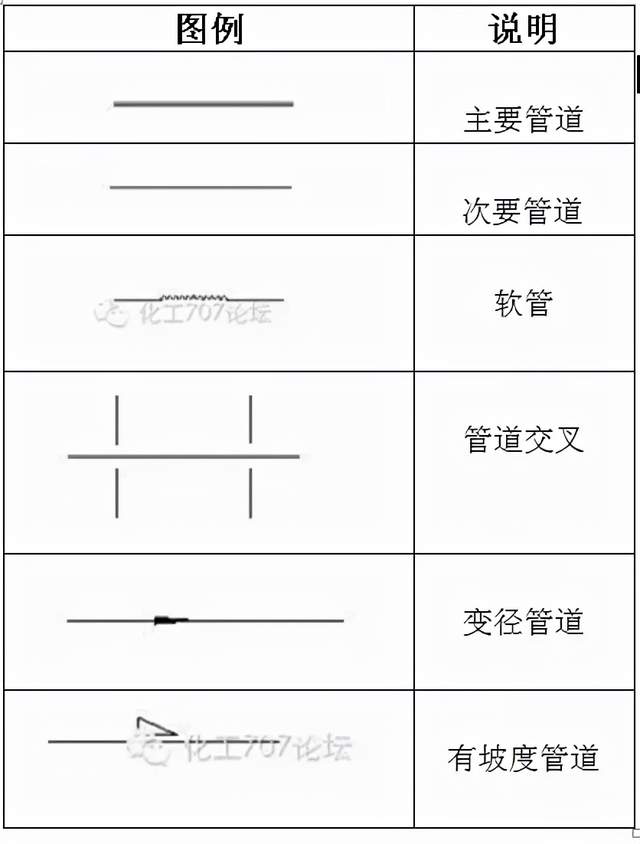

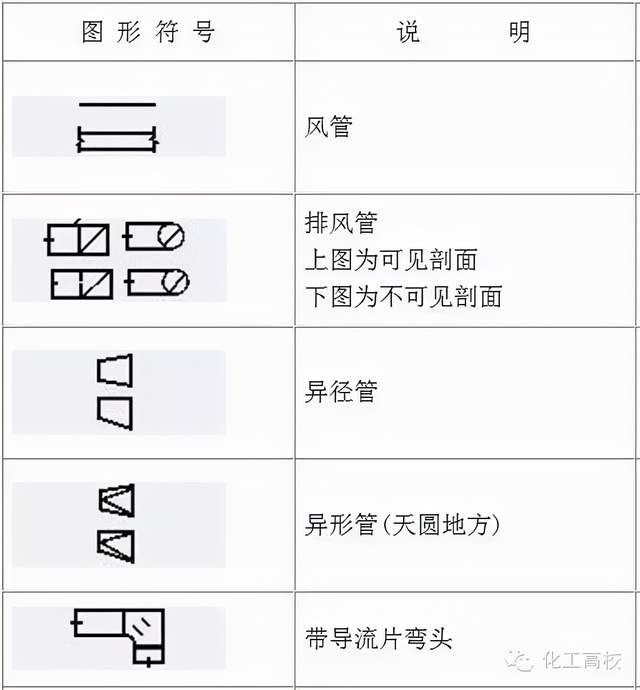

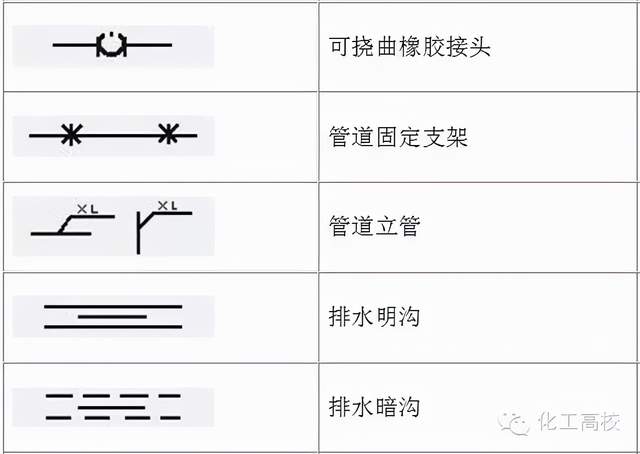

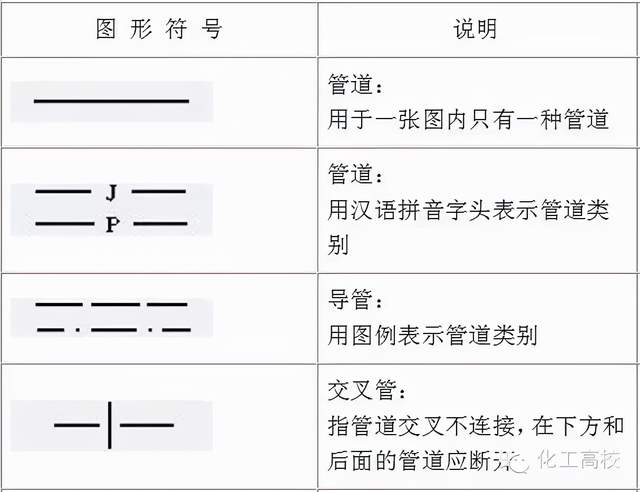

常用图例及说明

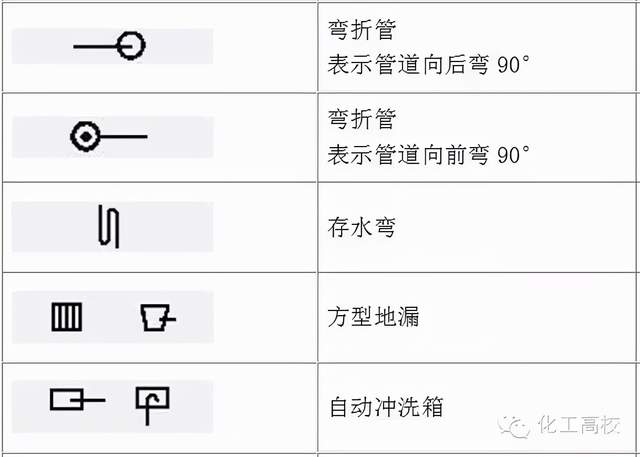

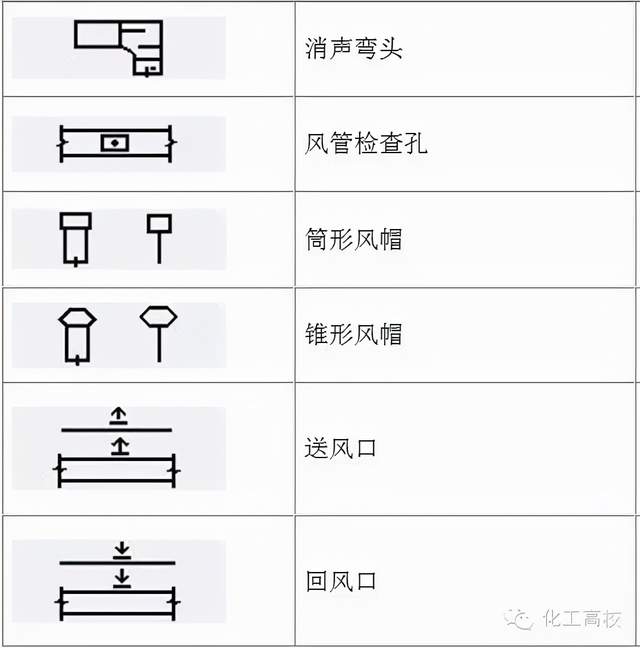

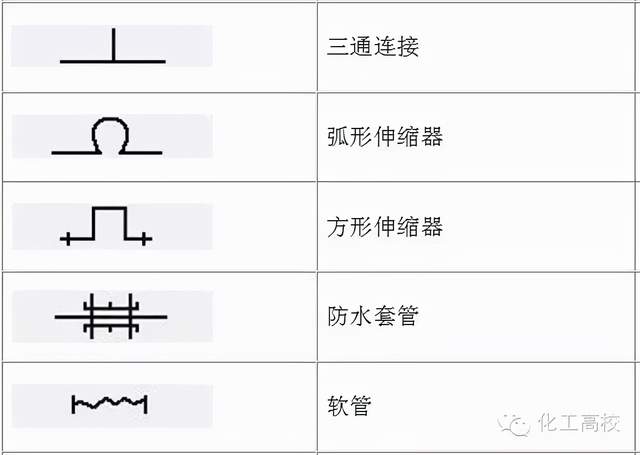

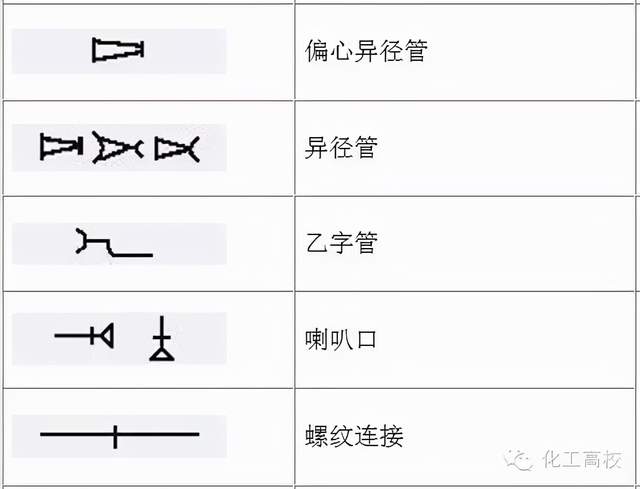

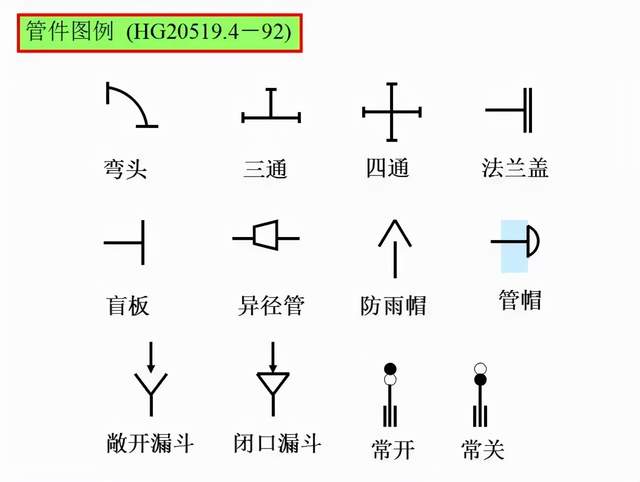

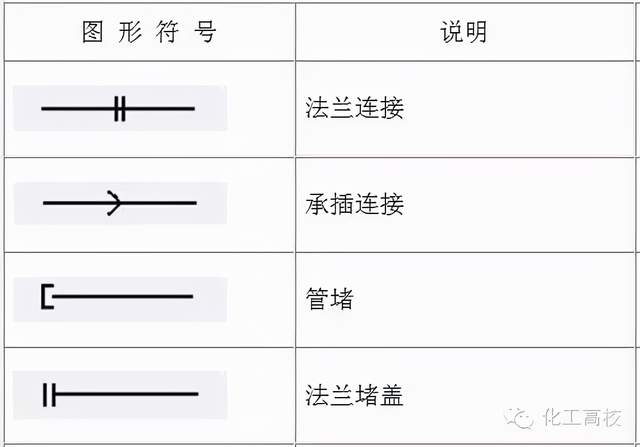

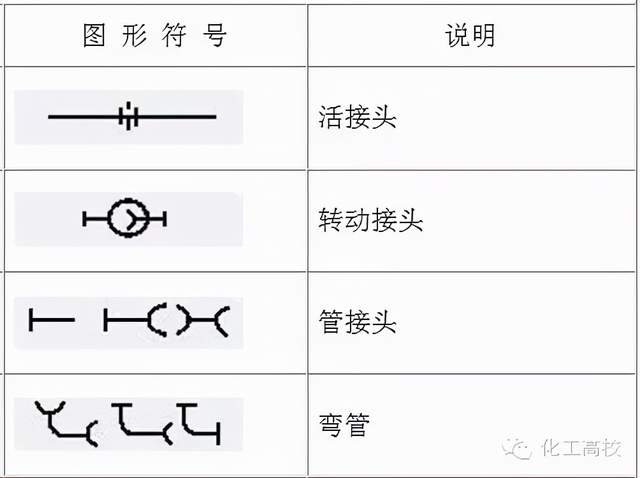

管件图例





03

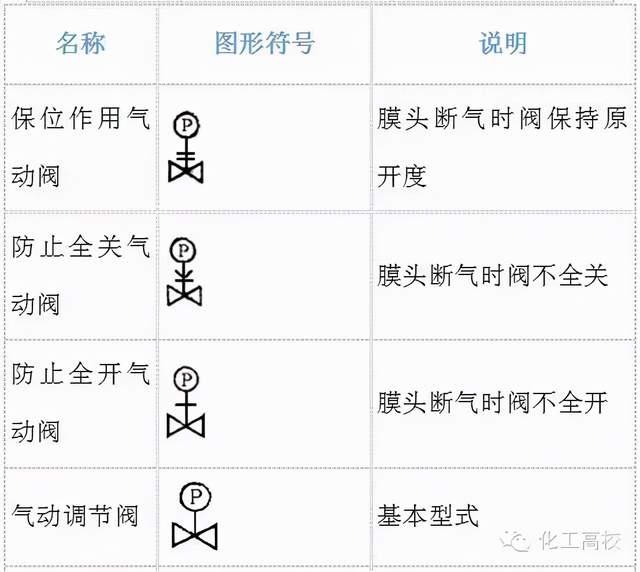

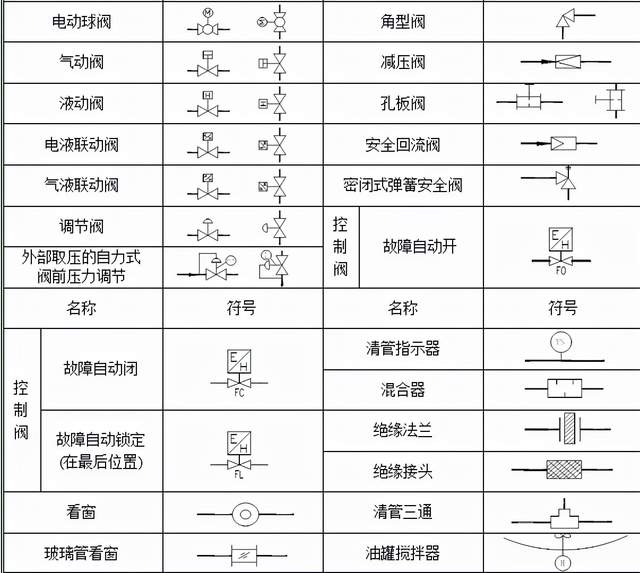

阀门

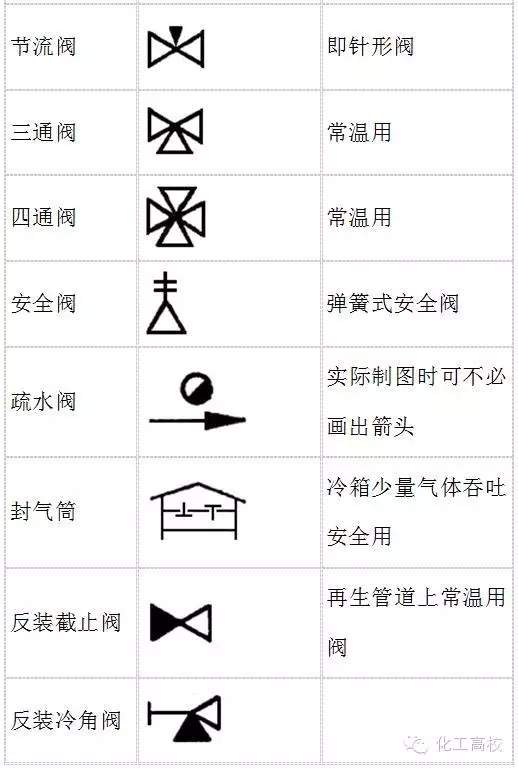

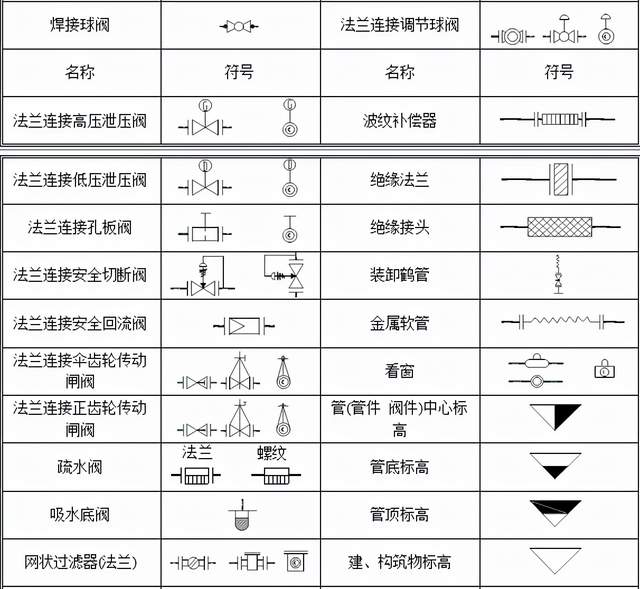

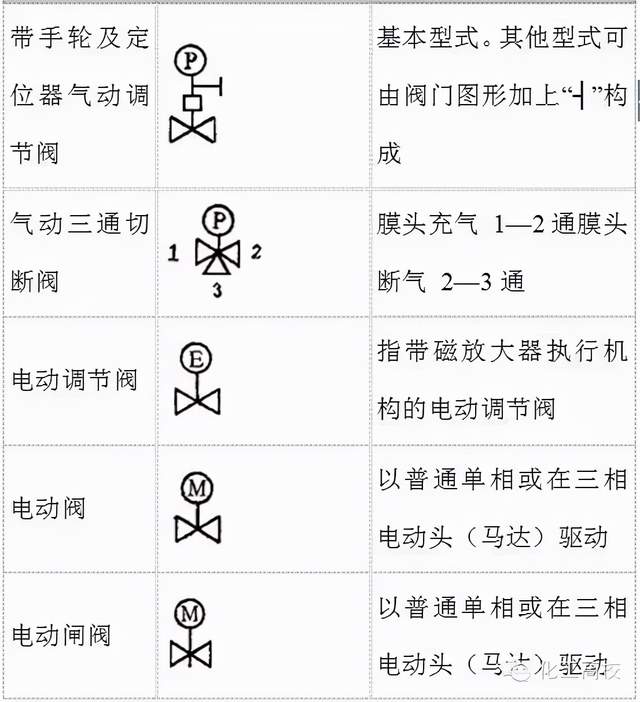

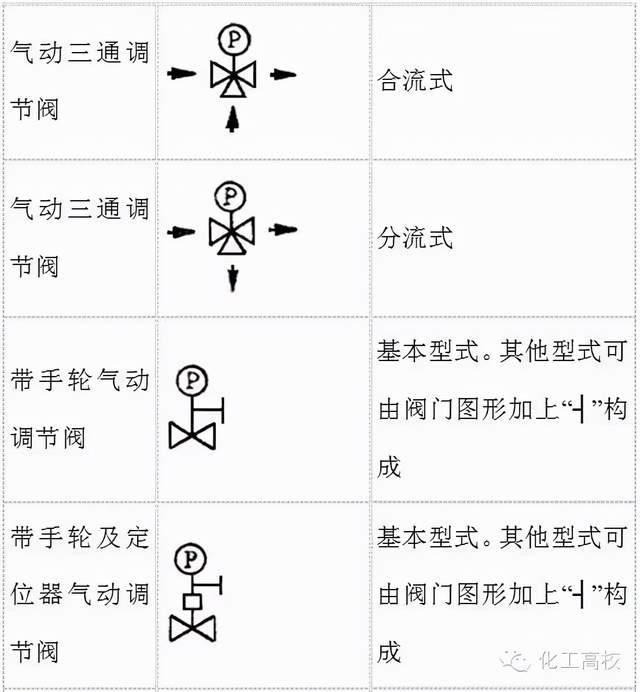

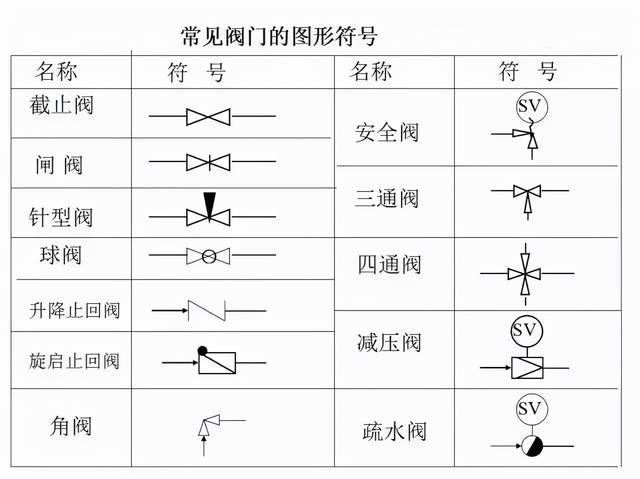

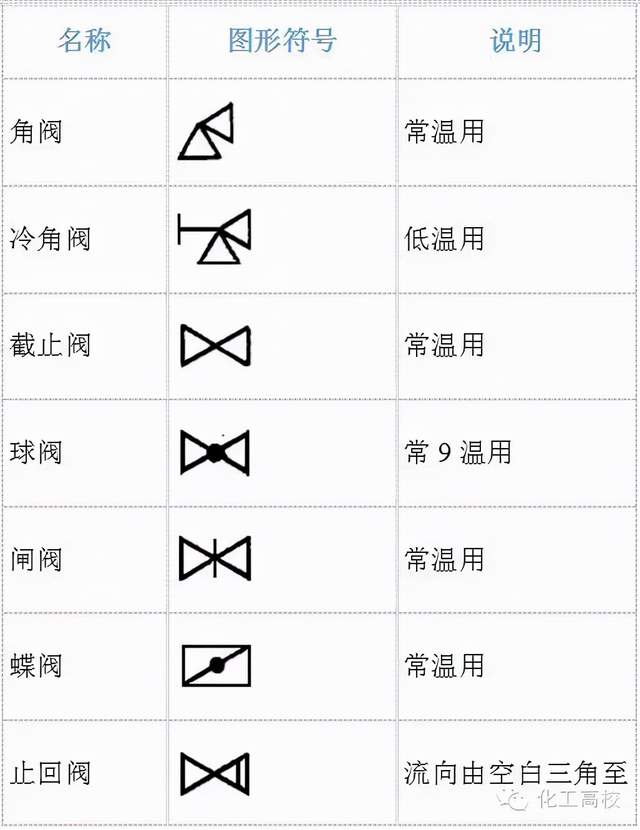

常见阀门

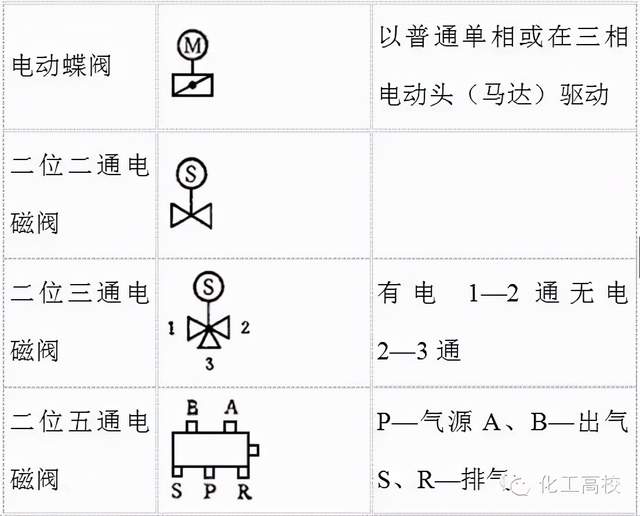

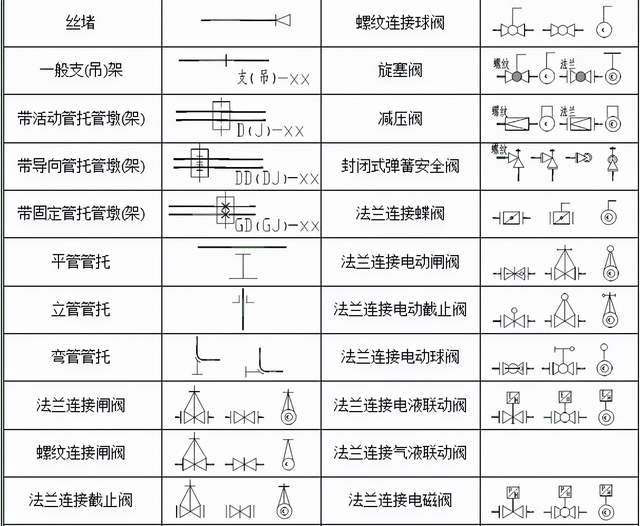

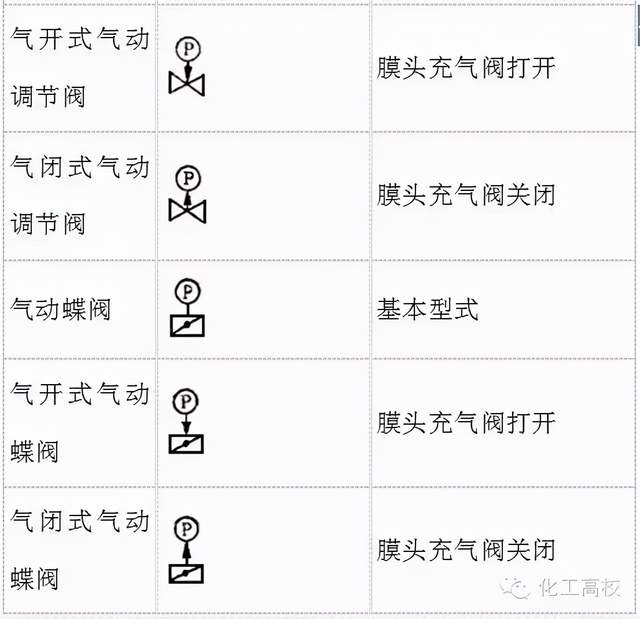

阀门重点说明

















04

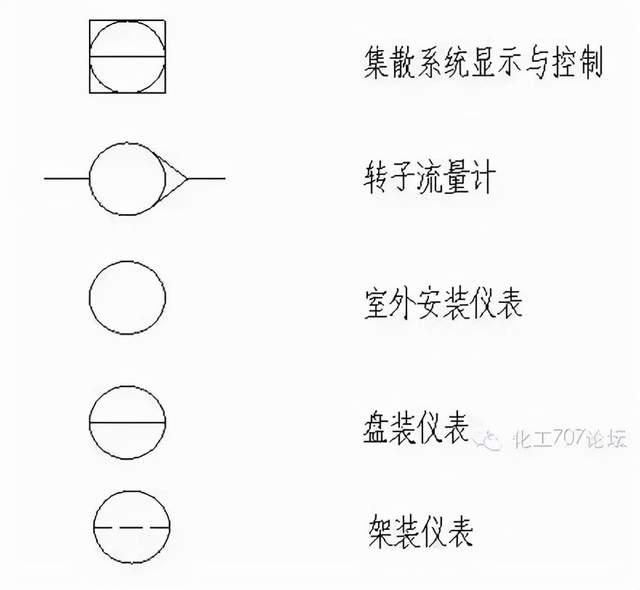

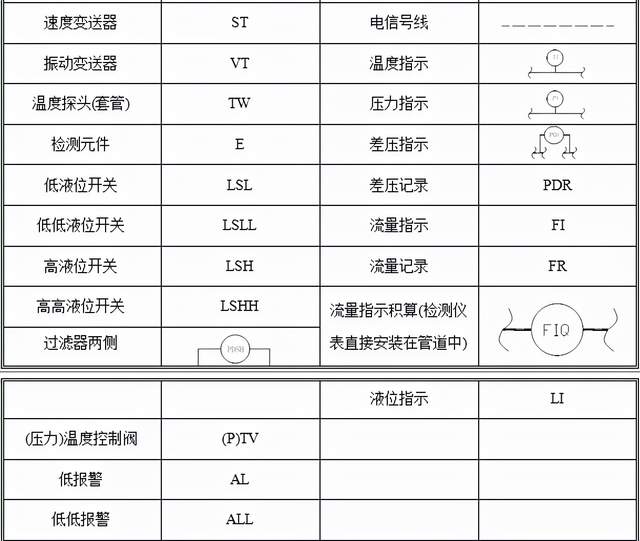

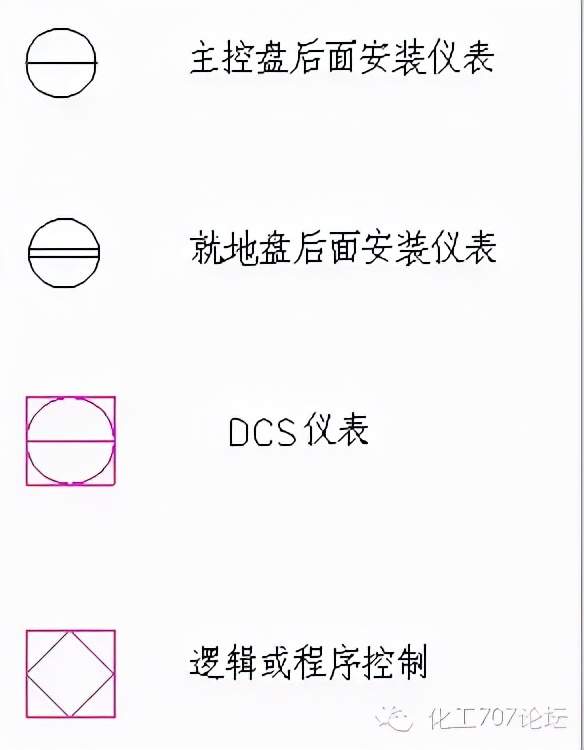

仪表

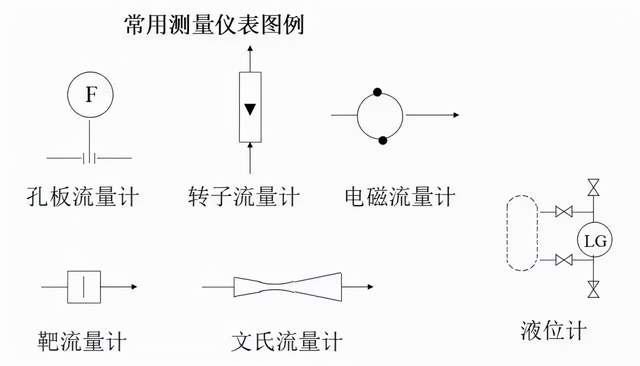

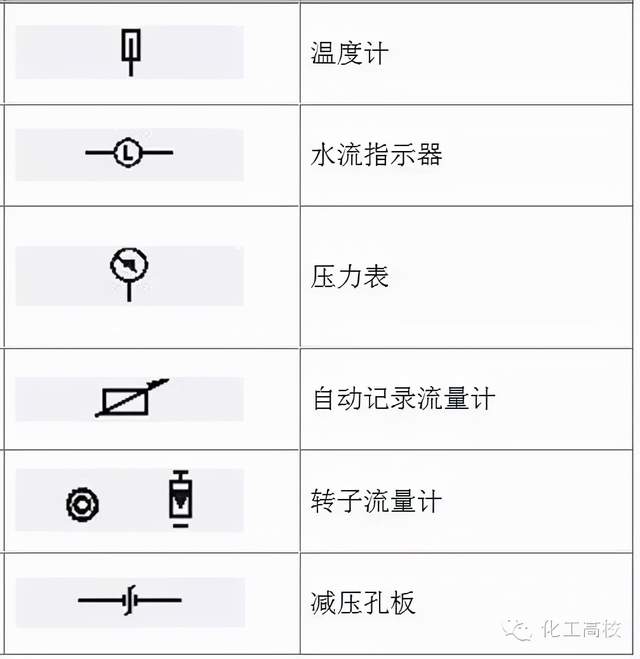

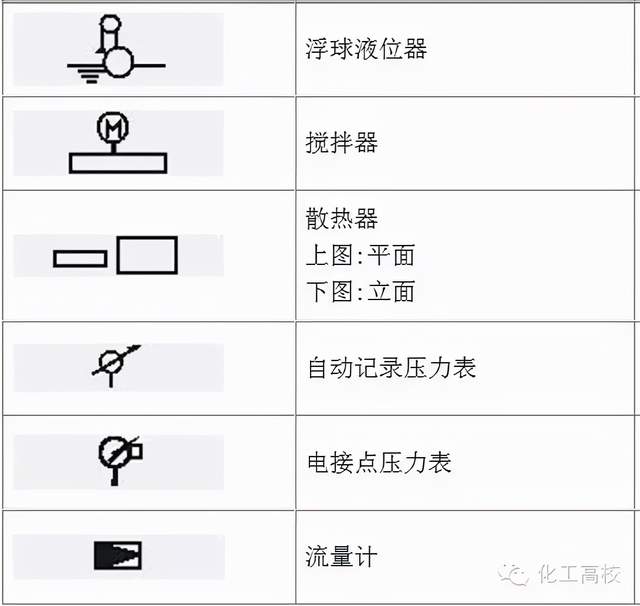

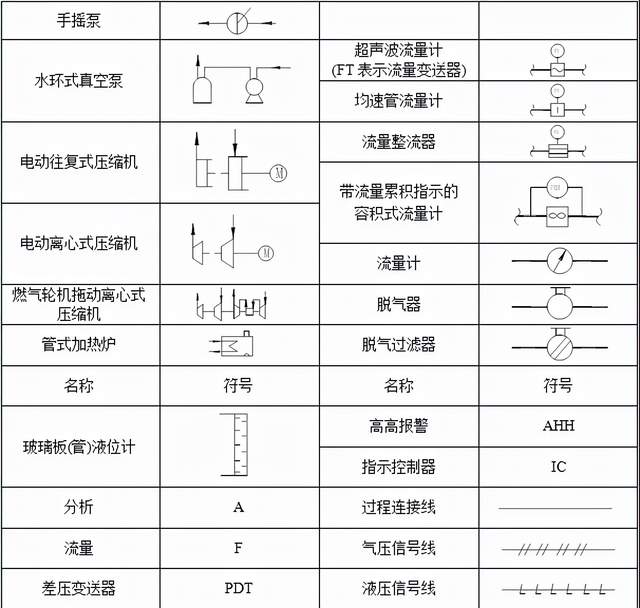

常见仪表

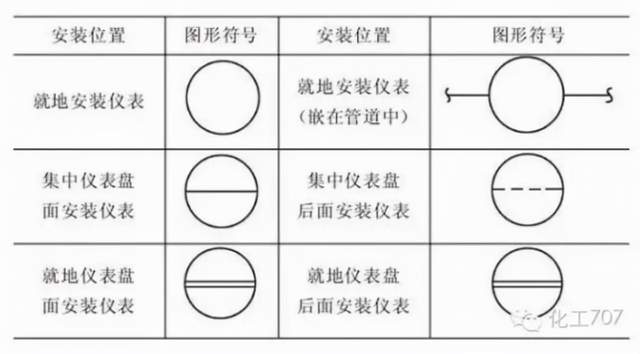

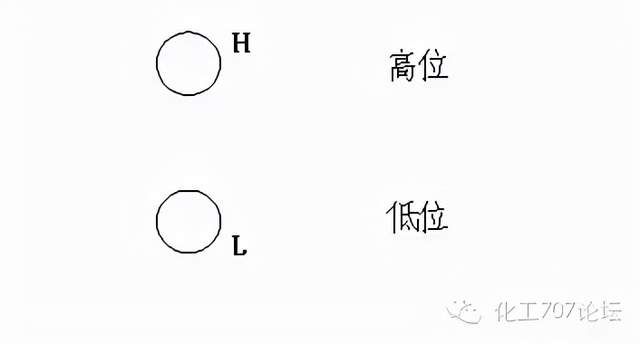

安装位置

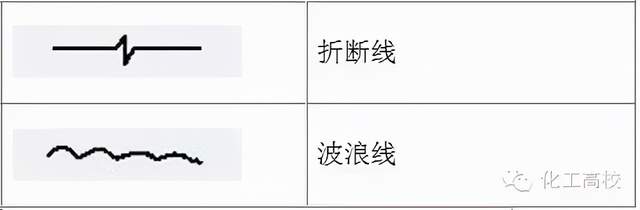

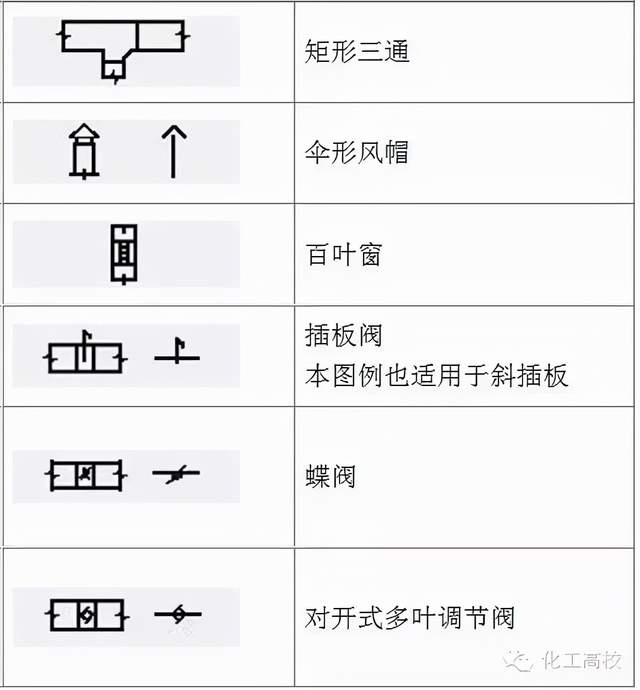

其它

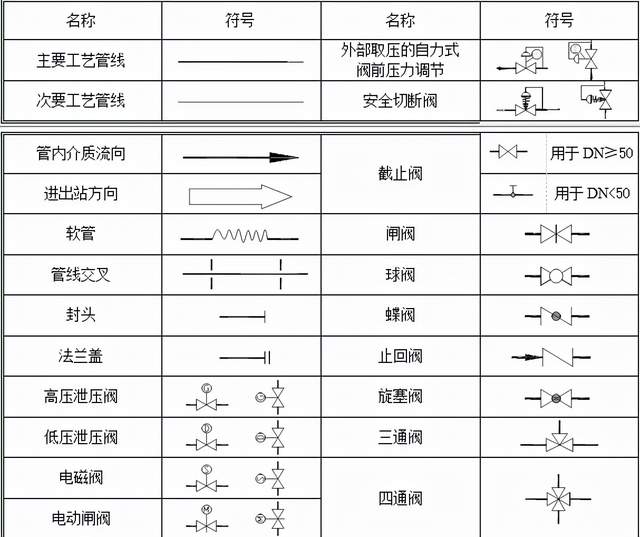

最 常 用 图 例

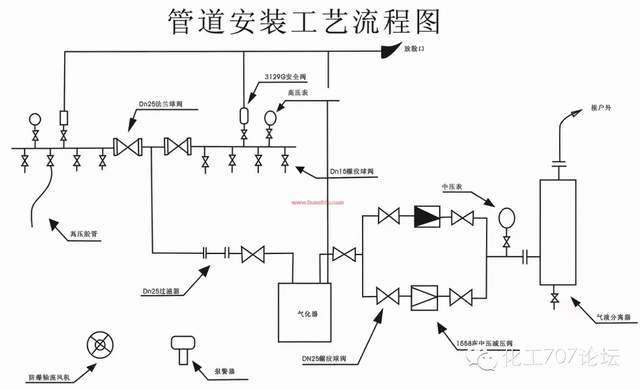

压力管道工艺流程设计
