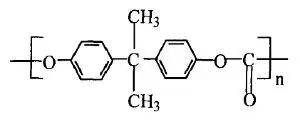

具备优异的冲击韧性、耐蠕变性和较好耐磨性, 拉伸强度和弹性模量也较高, 而且能在较宽的温度范围内保持较高的力学强度

外观为无色或微黄色的强韧透明颗粒，无味、无臭、无毒;密度1.18-1.20g/cm3。有较低吸水率，透光率好，25℃时折光指数为1.5890。PC的成型收缩率为0.5%～0.8%（结晶倾向较小）。

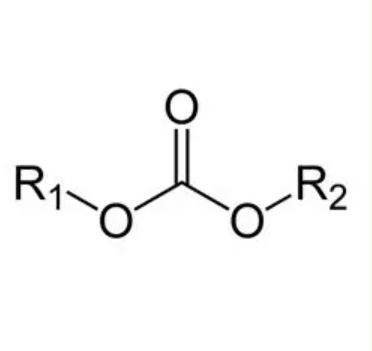

分子内存在碳酸脂基，对极性有机溶剂敏感，发生溶解、溶胀、开裂的状况；对氧气、热量、大气和紫外线等均有良好的稳定性。

作为极性聚合物，聚碳酸酯具有优异的介电性能和电气绝缘性。其介电常数及其频率变化较小，电能损耗低；电阻率高，能有效阻止电流泄露。

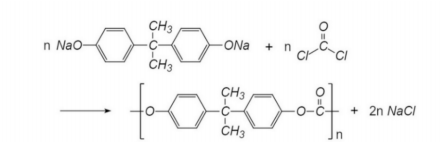

光气界面缩聚工艺通过将光气溶解于有机相二氯甲烷并与溶解于水相中的双酚A钠盐以胺类为催化剂、50℃条件下在两相界面进行缩聚反应。产物聚碳酸酯进入有机相并被溶解，副产物氯化钠溶于水相。溶有产物的有机相经洗涤、脱盐、脱溶剂、过滤干燥等一系列后处理得到产物聚碳酸酯。

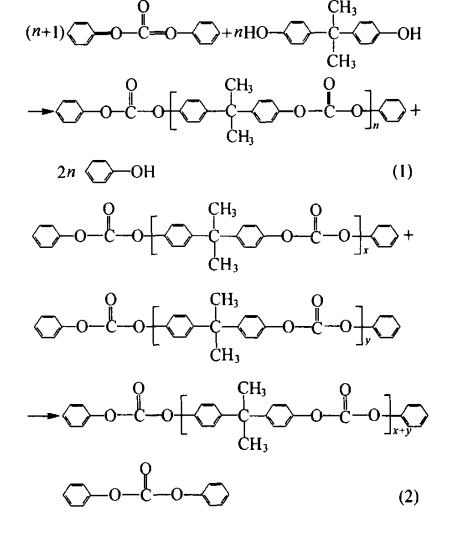

在熔融酯交换缩聚法制备聚碳酸酯的工艺中，参与反应的两种单体分别为双酚A和碳酸二苯酯。其反应过程可分为酯交换阶段和缩聚阶段。

两阶段分别要求温度180~200℃，压力270~400Pa，反应1~3h以达到80~90%的转化率以及290~300℃，130Pa以下条件以加深反应程度。反应过程均为可逆平衡反应。

为获得预期分子量的聚碳酸酯，起始碳酸二本酯须过量，且须不间断并尽可能多地从反应物系中移出反应生成的低分子产物苯酚来调节两基团数量比，控制分子量。
