耐高温工程塑料凭借特殊的分子结构，能在高温环境下保持良好的机械性能，广泛应用于各类对材料耐温性有高要求的场景。除了广为人知的高温尼龙，以下5种耐高温工程塑料也各具特色，在不同领域发挥着重要作用。


一、PPO（聚苯醚）

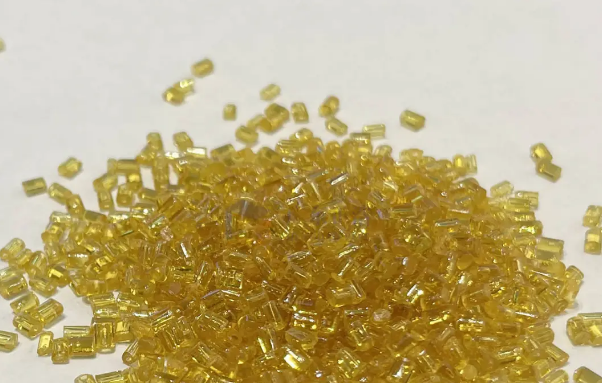

PPO 是一种琥珀色透明材料，比重约1.06，与水接近。

• 燃烧特性：难燃，离火后即熄灭，燃烧时火焰伴随浓黑烟雾，熔融状态下散发花果气味。


• 核心优势：
• 拥有热塑性塑料中最高的玻璃化温度（210℃），耐高温性能突出；


• 可经受高温沸水蒸煮，不变形、不分解；


• 材质硬而韧，抗蠕变性能优于PA、POM、PC，表面硬度更高；


• 低温性能优异，在 -135℃仍保持良好延伸性，尺寸稳定性强；


• 介电性能优良，在宽频率、温度及湿度范围内保持稳定；


• 支持金属化处理（电镀或真空镀膜）。
• 主要不足：接触有机溶剂易出现应力开裂；耐候性较差，受阳光照射易变色；流动性差，加工难度大。


• 适用场景：适用于潮湿且有载荷、需兼具优良介电性能与高机械性能的场景，如调谐片、微波绝缘部件、水处理设备、医疗器械、食品接触材料及高刚度电器外壳等，性能优于PC。


• 注塑要点：结晶性塑料，熔点 217℃，分解温度 360℃，加工温度通常为 280-340℃；需干燥处理，140℃烘干 2-4 小时可去除水分，避免加工时分解。

此外，PPO的改性产品 NORYL 虽机械性能较PPO下降明显，但性能可与PC抗衡，在部分场景中可替代使用。


二、PPS（聚苯硫醚）

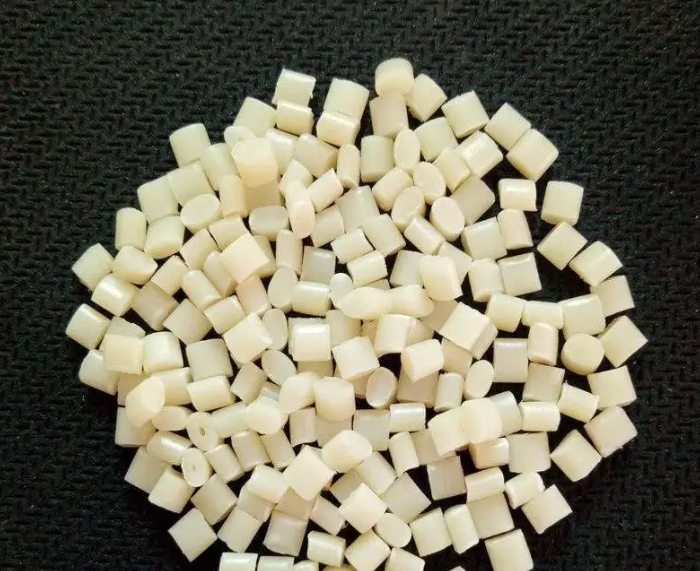

PPS本色为白色，结晶度高，材质硬而脆，热稳定性极佳，兼具热固性塑料的高耐性。需注意的是，纯净PPS无法直接注塑（高温下易部分交联，流动性差），市面上注塑用PPS均为改性产品，添加了填料及改性剂。

• 燃烧特性：不燃，离火后立即熄灭；相互敲打时发出类似金属的 “叮当” 声。


• 核心优势：
• 高温环境下耐各类溶剂腐蚀；


• 抗蠕变性能强，其他机械性能亦较突出；


• 高温下仍能保持机械性能与尺寸稳定性；


• 介电性能优良，受频率、温度、湿度影响小。
• 主要不足：耐冲击性能差，性脆。


• 适用场景：适用于高温、潮湿且有载荷的环境，可作为隔热、防腐及绝缘材料使用。


• 注塑要点：结晶性塑料，熔点 280℃，分解温度 400℃，加工温度一般为300-340℃；具有吸湿性，水分会导致加工时分解，需140℃烘干 2-4 小时。

三、PSF（聚砜）

PSF多为微带琥珀色的透明材料（部分为象牙色不透明款），比重中等（1.24）。

• 燃烧特性：难燃，离火后熄灭，火焰伴随黄褐色烟雾，燃烧熔融时散发橡胶焦味。


• 核心优势：
• 耐高低温性能突出，150℃时保持 80% 机械强度，-100℃时保持 75% 机械强度；


• 抗蠕变性能优异，机械强度持久稳定；


• 高温介电性能强，190℃高温、水中或湿气环境下仍保持稳定；


• 耐辐射能力突出；


• 支持金属化处理（电镀或真空镀膜）。
• 主要不足：虽不易水解，但在高温及载荷条件下，水会引发应力开裂；流动性差，加工难度大。


• 适用场景：
• 制造需精密公差、高刚性、热稳定性及良好电绝缘性的电气电子元件；


• 适用于要求热性能、耐化学性、持久性及刚性的零件；


• 低温下不易水解，可用于低温水处理设备零件、水泵部件、水阀、洗衣机配件等，作为高刚性外壳材料时性能优于 PC。
• 注塑要点：注塑温度较高，为 280-320℃；改性PSF的注塑条件与PC相近，烘料温度亦参考PC标准。



四、聚芳酯

聚芳酯为透明材料，代表牌号为U-100。

• 燃烧特性：可燃，离火后自熄；燃烧时产生少量无毒烟雾。


• 核心优势：
• 未经玻纤增强即具备优良耐热性；


• 无需添加阻燃剂即可自熄，燃烧烟雾量少且无毒，符合安全规格；


• 热胀系数小，蠕变量低，吸湿性小，耐酸及油类腐蚀。
• 主要不足：不耐碱和有机溶剂。


• 适用场景：因安全性及稳定性突出，适合用于家用电器制造。


• 注塑要点：加工前必须干燥，100-120℃下烘干4-6小时；注塑成型温度为 330-350℃。

五、聚芳砜

聚芳砜为透明材料，比重略高于聚砜，代表产品为Astrel360。

• 核心优势：耐热性远超 PSF，热变形温度及连续使用温度比 PSF 高约 100℃；机械强度与聚砜相近。


• 主要不足：流动性差，加工难度大。


• 适用场景：作为超耐高温材料，适用于对耐温性要求极高的特殊场景。


• 注塑要点：加工温度范围为 320-410℃，模具温度需控制在 232-260℃；吸湿性较强，加工前需干燥处理，260℃烘干2-4 小时可确保水分去除。
