PA66由于其分子单体中的极性酰胺键（ -CONH-）存在，极易在短时间内吸水。
（数据参考：某款PA66-GF35 的平衡吸湿1.6%，饱和吸湿5%；某款PBT 的平衡吸湿0.2%，显然，我们需要注意PA66的吸湿特性）

PA66在吸水后需要重点关注其尺寸膨胀和机械性能降低带来的影响，这种影响可以通过吸水率进行量化。

一、PA66的吸湿过程

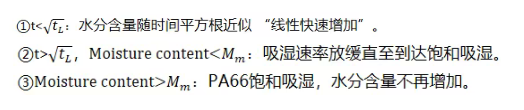

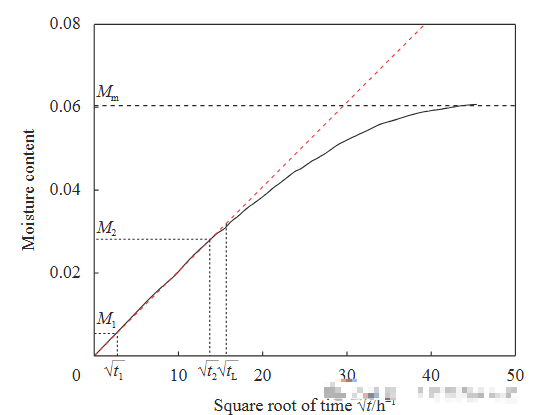

下图是PA66的吸湿率（通过重量标定），可分为三个阶段

二、PA66吸湿率的影响因素（玻纤/湿度/温度/温度）

PA66 短时间吸湿的物理模型可以用Fickian 模型表示：

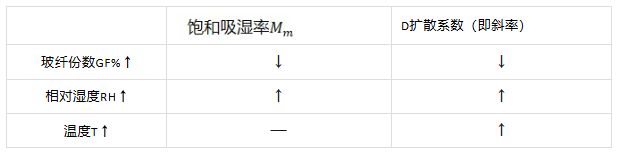

下表是PA66吸湿率影响因子参考表格

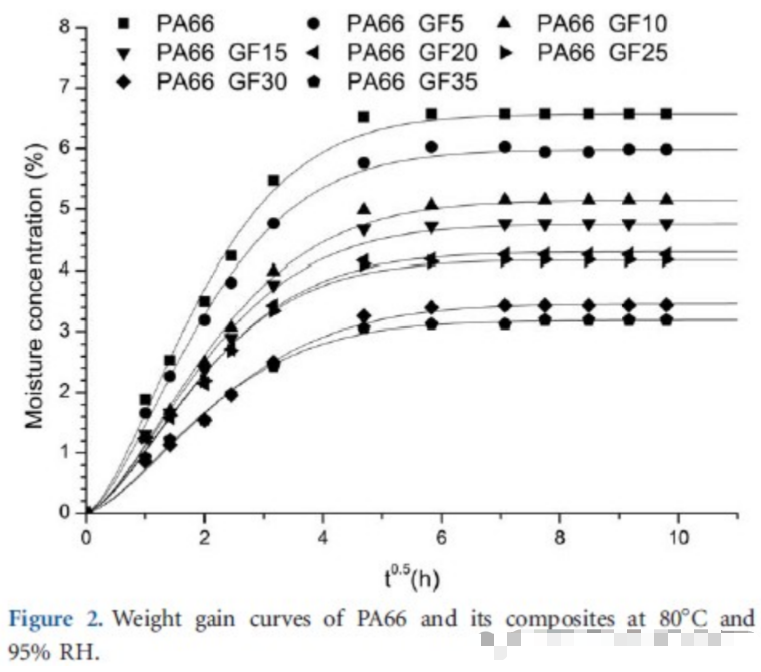

玻纤份数对吸湿率的影响

1.随着玻纤含量的增加，吸湿速度逐渐降低。这是因为纤维的加入延长了水分子在复合材料中的扩散路径长度。

2.随着玻纤含量的增加，塑料饱和吸湿率降低。这是由于PA66 单体的减少造成的原因

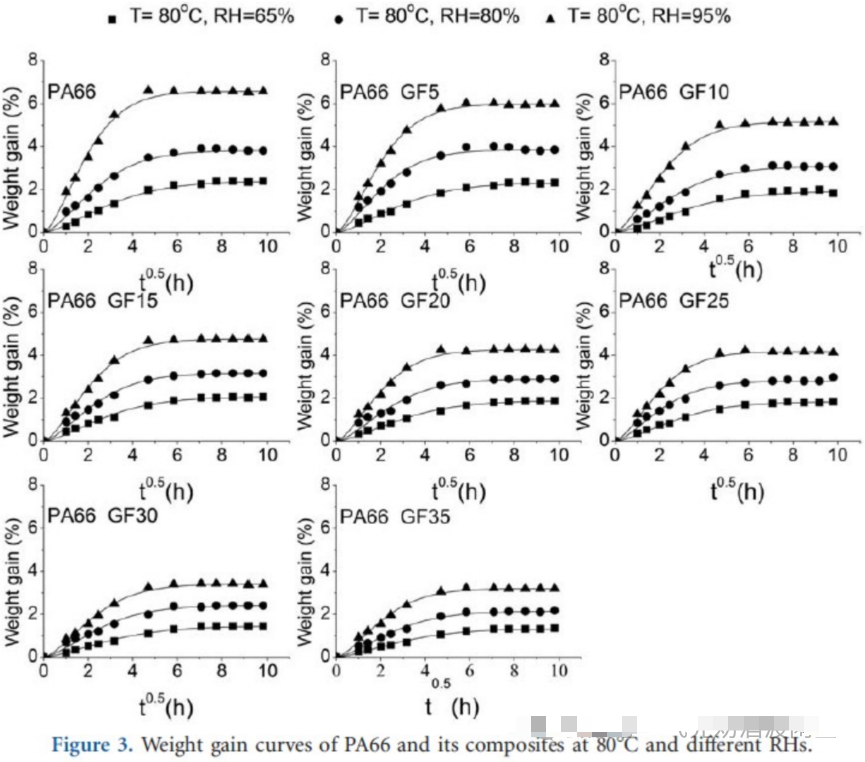

相对湿度对吸湿率的影响

1.相对湿度越高，吸湿速度越快

2.相对湿度越高，最大吸湿率越高

温度对吸湿率的影响

温度升高，能加快吸湿速度但无法增大 PA66 最大吸湿率。

（实际和最大吸湿率有微弱负相关，工程实践中可不做考虑）

厚度对吸湿率的影响

厚度的大小不会影响塑料最大饱和率，但如果吸湿时间过短（未吸至最大饱和），产品呈现的吸湿率会有影响。

三、常见的表征吸湿率的参数

①平衡吸湿（Equilibrium Moisture Sorption, EMS）：特定条件（23℃/50% 相对湿度）下塑料的最大吸湿能力

②饱和吸湿（Saturated Moisture Sorption, SMS）：塑料的最大吸湿能力（100%相对湿度或浸透）
