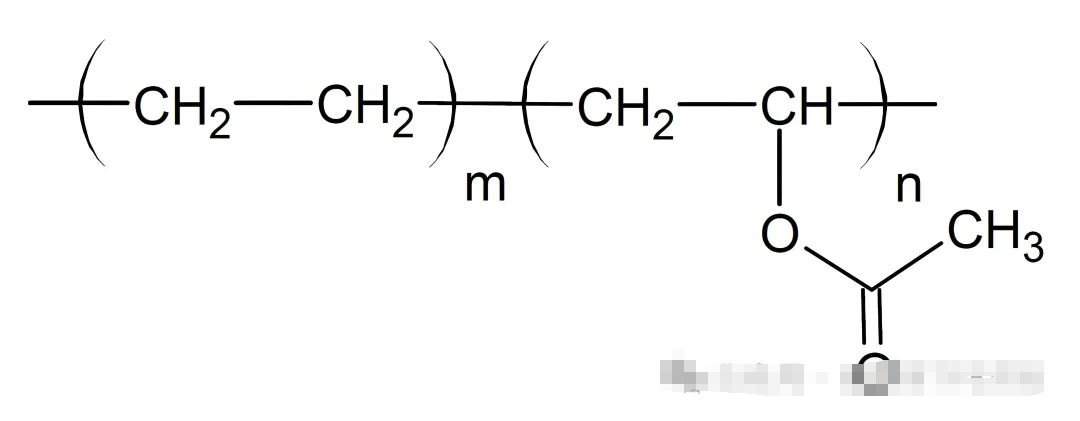

(EVA分子链结构)

一、 EVA特性简介

EVA是由无极性的乙烯单体与强极性的乙酸乙烯单体共聚而成的热塑性树脂，是一种支化度高的无规共聚物。EVA的性能主要取决于共聚物中VAc含量和熔体流动速率(MFR)。VAc含量和MFR的不同，EVA的物理性能、化学性能和加工性能也不同。随VAc含量增加，EVA结晶度将逐渐降低；在一定VAc含量下，部分乙烯链段仍能结晶，成为TPE的硬相！

EVA具有TPE的特性是因为在聚合物分子链内存在有结晶的聚乙烯链段，聚乙烯链段结晶后常温下不能运动，提供材料物理交联结点，而VAc链段不易结晶呈现弹性特性。当VAc含量继续增大到40%~50%时，共聚物成为完全的无定形结构！

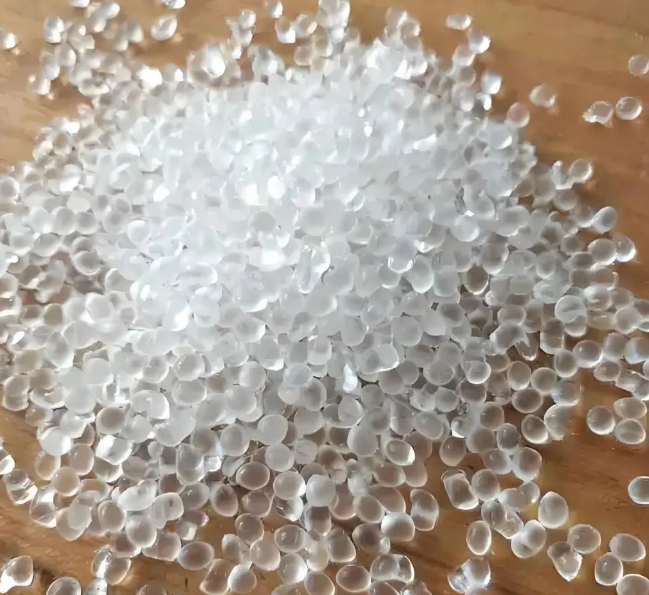

(EVA颗粒)

二、 不同VAc含量对性能的影响

随VAc含量增加，共聚物的极性增加，使共聚物的许多性能发生变化，如结晶度、硬度、软化点、刚性、拉伸强度、耐化学品性、耐热变形能力等性能均降低，而抗环境应力开裂性、渗透性、摩擦系数等均增大，与其他聚合物的掺混相容性增强，可印刷性增强。另外，VAc含量增加会使链转移反应增多，从而导致分子量分布变宽，和其他聚合物一样，分子量分布变宽主要影响熔体的流动性，这是由于分子量分布较宽的聚合物中长链比短链更容易相互缠结，结果长链分子吸收大部分形变能量而表现出较高的弹性响应。这种由于分子量分布不同而产生的黏度/剪切关系可能会对加工和应用时选择EVA有一定的影响。

三、 不同VAc含量EVA的应用

不同VAc含量的EVA，其性能和用途也不一样。当VAc含量为5%~20%，除了主要用途为注射成型、挤压吹膜外，还可用于改性PE、与非极性橡胶(NR、SBR、BR、EPDM橡胶等)共混；10%~25%的EVA主要用于制造交联发泡制品、发泡鞋底，或与橡胶并用制造仿皮革鞋底、透明鞋底等；VA含量超过30%时，EVA的性能类似橡胶；当VA含量为40%~50%时，EVA还可以用过氧化物使分子间发生交联；通常高VAc含量、高MFR的EVA主要用途为制造鞋用EVA热熔胶和涂料等；PVC改质则常用VAc含量为60%~90%的EVA树脂。

四、 加工方式及用途

EVA加工采用注射、挤出和吹塑等方法成型。EVA热具有较好的拉伸强度和冲击强度，常用于制备板材、汽车零件、软管、电线和电缆的包覆材料、鞋底以及食品包装膜等。

五、 补充内容

1.EVA属于TPO聚烯烃弹性体的一类；其中乙烯作为为硬段，醋酸乙烯为软段；

2.EVA塑料硬度在75~95A左右，比重0.94~0.98左右。随VAc含量增加，EVA塑料硬度越低，比重越大；

3.EVA可以添加在PE和PP里面，改善后者的韧性和弹性；

4.EVA做发泡制品，可添加橡胶或SEBS，以改善材料耐磨性及耐撕裂性的不足。

5.低VAc含量EVA,更多的呈现PE塑料的特性，随着VAc含量增加，逐渐体现弹性体TPE的特性！
