针对鞋底、脚垫、握把、手机保护套、鼠标垫等需要防滑的 TPE 制品，核心调整思路是提升材料表面能与粗糙度、优化摩擦系数，同时兼顾粘性与耐磨的平衡，具体配方调整方法及实操要点如下：

一、配方调整核心方法

1. 增加填料：提升表面粗糙度

通过在 TPE 中加入特定填料，人为增加材料表面的微观凸起，增强与接触面的物理咬合，从而提升防滑效果。

• 推荐填料及用量
• 气相二氧化硅（白炭黑）：1-3 份，能显著增加表面摩擦系数，但需注意控制用量，过多会导致材料手感发涩、弹性下降；


• 碳酸钙（轻质 / 重质）：5-15 份，成本较低，可适度提升粗糙度，但需搭配偶联剂使用。


• 关键注意事项

• 必须对填料进行表面处理（如用硅烷偶联剂 KH-550/KH-570 处理），防止填料团聚，确保均匀分散在 TPE 基体中；


• 控制填料粒径，优先选择 1-5μm 的细粉，避免大颗粒导致表面不平整或影响制品手感。

2. 调整弹性体相：优化摩擦与粘性平衡

通过改变 TPE 的弹性体成分，调节材料的表面粘性和柔韧性，提升防滑性能的同时不影响使用体验。

• 具体调整方式：

• 增加 SEBS/SIS 的用量或降低其苯乙烯含量：如选用苯乙烯含量较低 的 SEBS，这类材料表面更柔软、粘性更强，摩擦系数更高，尤其适合需要 “软接触” 的防滑场景（如握把、鼠标垫）；


• 加入 SSBR或低硬度 TPU：3-10 份 SSBR 可提升表面粘性和摩擦力；5-15 份低硬度 TPU（邵氏 A 60-80）能增强材料的 “抓地感”，同时提升耐磨性能，但配方中要加接枝 SEBS（如 SEBS-g-MAH）做相容剂。

3. 引入增塑剂 / 油类：调节表面粘性

合理选择增塑剂可让 TPE 表面保持适度粘性，增强防滑效果，但需避免 “发粘” 过度影响使用。

• 推荐种类及用量：

• 白油：5-15 份，能降低材料硬度，让表面更柔软，同时提升轻微粘性，适合鞋底、脚垫等场景；


• 液体聚异戊二烯 / 低分子量聚丁烯：1-3 份，可进一步增加表面粘性，尤其适合干燥环境下的防滑需求。


• 注意事项

  严格控制用量，避免增塑剂迁移导致表面发粘、沾灰，建议搭配 0.1-0.3 份抗迁移剂（如高分子量蜡）。

4. 其他功能性调整：适配特殊场景

• 提升表面能（针对光滑接触面）

  加入 1-3 份马来酸酐接枝 SEBS，或 0.5-1 份表面活性剂，改善材料与玻璃、金属等光滑表面的相容性，提升防滑效果；


• 耐环境防滑优化

  户外或潮湿环境制品可加入 1-2 份 UV 稳定剂（如 UV-531）和 0.5-1 份抗水解剂（如碳化二亚胺），避免环境因素导致防滑性能衰减。

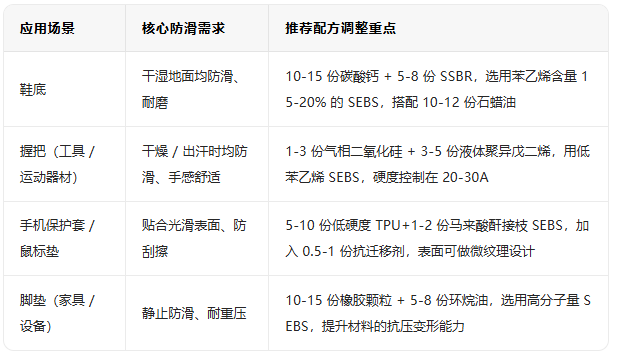

二、不同场景的配方侧重点
